    Die Rolle von Schwingkreisen in der Geschichte der Funktechnik

    Historischer Überblick: Schwingkreise und ihre Bedeutung für die Funktechnik

    Inhaltsverzeichnis

    Anfänge der LC-Schwingkreise

    Bevor Hochfrequenztechnik zur exakten Disziplin wurde, stützten sich Experimente auf Leydener Flaschen und Funkenstrecken. Mit den Feldgleichungen von Maxwell und den Versuchen von Hertz setzte sich das Verständnis durch, dass ein gekoppeltes System aus Induktivität L und Kapazität C eine scharfe Resonanz ausprägt, in der Energie zwischen magnetischem und elektrischem Feld schwingt. Oliver Lodge verfeinerte dieses Prinzip durch syntonisches (abgestimmtes) Arbeiten; Guglielmo Marconi implementierte lose Kopplung zwischen Antenne und Schwingkreis, um Bandbreite zu reduzieren und Reichweite zu erhöhen. Der LC-Tank rückte ins Zentrum: statt breiter Funkenbänder dominierten definierte Töne und eine präzise Abstimmung über Drehkondensator und Spulenabgriffe.

    • Leitideen: lose Kopplung, separate Antennen- und Schwingkreise, Funkenlöschung zur Dämpfungsreduktion
    • Bauteile: Luft‑Drehkondensatoren, steckbare Spulen, Variometer und Variokoppler
    • Fertigung: großflächige Kondensatorplatten, blanker Draht, später Litzendraht für höhere Güte (Q)
    • Messpraxis: Wellenmesser, Absorptionskreise, einfache Goniometer zur Abstimmkontrolle

    Die Praxis verlangte verlustarme Komponenten: Luft- und Glimmerkondensatoren, Spulen auf Hartgummi oder Holz, bald darauf keramische Stützer zur Minimierung dielektrischer Verluste. Stark gedämpfte Funkenstrecken blieben ein Engpass; kontinuierliche Schwingungsquellen – der Poulsen-Lichtbogen, der Alexanderson‑Alternator und das Audion von De Forest – ebneten den Weg zu schmalbandigen Trägern. Mit Armstrongs Regeneration wurde die Rückkopplung so fein beherrscht, dass normierte Kreise für Empfang und Sendung entstanden, Impedanzanpassung an Antennen verbessert wurde und geregelte Wellenlängen im Seefunk praktikabel wurden.

    Jahr Akteur Kernbeitrag
    1887 Hertz Nachweis resonanter Funkenresonatoren
    1894 Lodge Syntonische Abstimmung mit LC
    1897 Marconi Lose Kopplung Antenne-Schwingkreis
    1903 Poulsen Kontinuierliche Wellen via Lichtbogen
    1906 De Forest Audion als aktives LC‑Element
    1914 Armstrong Regeneration, erhöhte Selektivität

    Resonanz als Frequenznorm

    Die Nutzung von Resonanz als präzise Frequenznorm prägte jede Entwicklungsstufe der Funktechnik: Vom einfachen LC‑Schwingkreis mit seiner klar definierten Eigenfrequenz über den Quarzresonator bis hin zu Hohlraum‑ und Dielektrik‑Resonatoren. Entscheidend waren stets der Gütefaktor (Q) und die Kopplung, denn sie bestimmen Bandbreite, Selektivität und Drift. Frühe Rundfunksender, Empfängerfilter und der Superhet nutzten Resonanz, um Kanäle zu ordnen und Zwischenfrequenzen zu fixieren; später setzten Quarze den Takt für Netze, Abgleichverfahren und Messstandards. So wurde Resonanz zur praktischen Normgröße, die Frequenzen nicht nur erzeugt, sondern verlässlich reproduzierbar macht.

    Epoche Resonator Stabilität Typische Anwendung
    1900-1920 LC-Schwingkreis Drift hoch Sender-/Empfängerabgleich
    1930-1950 Quarz Niedrig Rundfunknorm, Messtechnik
    1960-1980 Hohlraum/Dielektrika Sehr niedrig UKW, Radar, Synthese
    1990-heute OCXO/Rubidium/GPSDO Extrem niedrig Netz‑ und Zeitnorm
    • Stabilität: minimale Frequenzänderung bei Temperatur, Alterung und Spannung.
    • Wiederholbarkeit: identische Resonanz über Geräte und Standorte hinweg.
    • Selektivität: schmale Bandbreite zur Kanaltrennung und Rauschunterdrückung.
    • Disziplinierung: PLL/GPSDO koppeln VCOs an einen normgebenden Resonator.

    In modernen Synthesizern bildet ein resonanter Referenzgeber die Taktbasis, während PLL‑Schleifen und digitale Teiler die Norm auf Arbeitsfrequenzen übertragen. Ob Broadcast‑Raster, Mobilfunk‑Kanäle, Satellitenlinks oder Zeitverteilung: Die Frequenzordnung bleibt an einen hochstabilen Resonator gebunden, dessen Q, Materialeigenschaften und Kopplung den Normcharakter sichern. Selbst bei atomaren Standards wirken resonante Übergänge als ultimative Skala, während OCXO, MEMS und Dielektrikresonatoren den Brückenschlag zwischen Laborpräzision und Feldtauglichkeit leisten.

    Selektivität prägt Empfänger

    Abgestimmte Schwingkreise definieren das Frequenzfenster, durch das ein Funksignal überhaupt in den Empfänger gelangt. Ihre Güte (Q) formt die Bandbreite und damit die Unterdrückung von Nachbarkanal- und Spiegelfrequenzstörungen. Von frühen Detektorapparaten bis zum Superhet bestimmt die Kopplung mehrerer Kreise die Flankensteilheit und das Durchlassprofil, während synchron geführte HF- und Oszillatorkreise (Tracking) die Selektionskurven über das gesamte Band konsistent halten. Im dicht belegten Rundfunk- und späteren Mobilfunk-Spektrum wurde so aus einem einzelnen LC-Resonator ein mehrstufiges Filterverbundsystem, das Reichweite, Klang und Störfestigkeit gleichermaßen prägt.

    • Q-Steigerung: geringere Verluste in Spulen/Kondensatoren für schmalere Durchlassbereiche
    • Gekoppelte Bandfilter: kontrollierte Kurvenform (z. B. flacher Kamm, steile Flanken)
    • Vorselektion: Frontend-Preselector zur Entlastung aktiver Stufen und Reduktion von Intermodulation
    • IF-Architektur: einheitliche Zwischenfrequenzen erleichtern präzise Filterung und Demodulation
    • Materialtechnik: Ferritkerne, Keramik- und Quarzresonatoren für Temperatur- und Frequenzstabilität

    Mit der Verlagerung der Hauptselektion in die Zwischenfrequenz (ZF) gewann die Form des Durchlassbandes an Bedeutung: Musikrundfunk bevorzugt breitere, Sprachkommunikation schmalere Filter; Kurzwellen-DX setzt auf sehr hohe Selektivität, um eng benachbarte Stationen zu trennen. Keramik- und Quarzfilter etablierten reproduzierbare Bandbreiten, während abgestimmte HF-Vorstufen weiterhin starke Außerband-Signale abblocken. In UKW-Empfängern prägen 10,7‑MHz-Bandfilter den Klang, in AM-Systemen sind 455‑kHz-Stufen klassisch; militärische und professionelle Geräte nutzen höherordige Topologien bis hin zu SAW/Quarz-Kämmen. Auch in SDR-Architekturen bleibt die analoge Vorselektion unverzichtbar, damit nachfolgende Mischer und Wandler nicht überfahren werden.

    Epoche Resonator Typ. Bandbreite Primärer Effekt
    Detektorzeit Einfacher LC-Kreis Breit Grundlegende Trennung starker Sender
    Audion/Regenerativ Rückgekoppelter LC Variabel Selektivität durch Rückkopplung, nahe an Schwingung
    Früher Superhet Mehrkreis + 455 kHz ZF Mittel Standardisierte Filterung, bessere Spiegeldämpfung
    UKW-Ära 10,7 MHz Keramik 3-15 kHz Anpassung an Hi‑Fi vs. Reichweite
    Professionell/SDR Preselector + Quarz/SAW Eng Störfestigkeit, Linearität der Kette

    Abstimmung und Temperaturgang

    Feinfühlige Auswahl der Resonanzfrequenz prägte jede Entwicklungsstufe der Funktechnik: Vom Luft-Drehkondensator in Detektorempfängern über Ferroxcube-Kerne im Mittelwellenradio bis zu Varicap-gesteuerten VFOs im Superhet. Die Resonanzfrequenz f0 eines LC-Kreises wird durch C und L bestimmt, während die Güte (Q) Selektivität und Rauschverhalten formt. In der Praxis bestimmen parasitäre Kapazitäten, Kopplungsgrad und Bauteiltoleranzen die reale Bandbreite und den Abgleich. Historisch wurden Bandspreizungen, Spulenanzapfungen und mechanische Getriebe genutzt, um stabile, fein abgestufte Kanäle zu erzielen, besonders dort, wo enge Kanalraster und Bildfrequenzen eine saubere Trennung verlangten.

    • Stellglieder: Drehko, Ferritkern in der Spule, Varicap, Schiebespule
    • Einflussgrößen: Güte Q, Kopplungsgrad, parasitäre C/L, Abschirmung, Kontaktwiderstände
    • Praxisaspekte: Abgleichpunkte, Alterung, Mikrofonie, mechanische Stabilität

    Temperaturabhängige Materialeigenschaften verschieben die Resonanzlage und damit Sender- und Empfängerabstimmung. Der Temperaturkoeffizient von Dielektrika, die Permeabilität von Ferriten sowie die Diodenkennlinie von Varicaps erzeugen Drift, die in frühen VFOs hörbar war. Gegenmaßnahmen reichen von NP0/C0G-Kondensatoren, Luft- oder Keramikspulen und gezielten Kompensationsnetzwerken mit Thermistoren bis hin zu AFC/PLL, TCXO/OCXO und mechanisch steifen Aufbauten. So entstand der Übergang von temperaturkritischer Handabstimmung zu langfristig stabilen, selbstnachführenden Oszillatoren.

    Element TK Typische Wirkung Gegenmaßnahme
    NP0/C0G-Kondensator sehr niedrig kaum Frequenzdrift Resonanz-C bevorzugt ausführen
    X7R-Kondensator hoch deutliche Verstimmung nur für Entkopplung verwenden
    Luftspule niedrig geringe L-Änderung starrer Träger, kurzer Draht
    Ferritkern-Spule mittel-hoch µ(T)-bedingte Drift kompensierte Kerne, Temperierung
    Varicap-Diode mittel C(T) und U(T)-abhängig Thermistor-Netzwerk, PLL/AFC
    Quarzresonator sehr niedrig definierte Kurve TCXO/OCXO einsetzen

    Designrichtlinien für Kreise

    Historische LC-Schwingkreise balancieren Selektivität, Stabilität und Verluste. Die Güte (Q) definiert Bandbreite und Empfindlichkeit; Bauteiltoleranzen und Temperaturdrift verschieben die Resonanz. Ohmsche Kupferverluste, Kernverluste sowie dielektrische Verluste begrenzen Q, während parasitäre Eigenkapazitäten und Streuinduktivitäten das Verhalten verfälschen. Reproduzierbarkeit über Jahrzehnte entsteht durch belastbare Abgleichpunkte, stabile Spulenformen und eine konsistente HF-Masseführung.

    • Bauteilwahl: Luftkernspulen für hohe Q; Ferrit nur, wenn Bauvolumen oder Permeabilität entscheidend ist. NP0/C0G statt X7R für Resonanzstabilität.
    • Topologie: Serien- vs. Parallelkreis passend zur Quell-/Lastimpedanz wählen; Pi- oder T-Netzwerke für Anpassung.
    • Kopplung: Lose Kopplung für maximale Q, kritische Kopplung für maximale Leistungsübertragung; einkoppelnde Windung statt direkter Verbindung.
    • Abgleich: Kapazitätsaufteilung 80/20 aus Drehko und Trimmer; grob mit Drehko, fein mit Trimmer oder Variometer.
    • HF-Masse & Abschirmung: Kurze Rückführungen, sternförmige Massepunkte, geschirmte Dosen bei hohen Frequenzen.
    • Temperaturkompensation: Gegenläufige TK von L und C kombinieren; mechanische Fixierung gegen Mikrofonie.

    Je nach Epoche und Funkdienst variieren Zielgrößen: Detektorempfänger bevorzugen Einfachheit, Superhet-ZF-Stufen eine definierte Bandbreite, Senderkreise Spannungsfestigkeit und Effizienz. Gekoppelte Kreise ermöglichen Filtercharakteristiken (z. B. Butterworth, Chebyshev), während in der Vorselektion geringe Einfügedämpfung und Stabilität im Vordergrund stehen. Typische Zielwerte in der Praxis:

    Anwendung f₀ Q Kopplung Abgleich
    Detektorempfänger MW 1 MHz 80-120 lose Drehko
    Vorselektion KW 7 MHz 120-200 lose-kritisch Drehko+Trimmer
    ZF-Filter UKW 10,7 MHz 50-80 kritisch Kern+Trimmer
    Sender-Endkreis 80 m 3,5 MHz 150-250 kritisch-eng Pi-Filter

    Messverfahren und Fehlersuche

    Vom Lecher-Draht bis zum Vektor-Netzwerkanalysator spannt sich ein Bogen von improvisierten zu hochpräzisen Methoden, um die Eigenschaften von Schwingkreisen zu erfassen. Frühe Verfahren nutzten stehende Wellen zur Bestimmung der Wellenlänge, später brachten Wellenmesser und der Gitterdipmeter reproduzierbare Werte für Resonanzfrequenz f0 und Bandbreite. Moderne Messtechnik ergänzt dies um S‑Parameter (S11/S21), Impedanzspektren und die exakte Ermittlung des Q‑Faktors, wobei auch Temperatur- und Spannungsabhängigkeiten systematisch erfasst werden. Entscheidend bleibt dabei die Messanordnung: lose Kopplung, kapazitätsarme Tastköpfe und definierte Lasten verhindern, dass der Prüfling messbedingt verstimmt wird.

    Instrument Messgröße Ära
    Lecher-Leitung λ/2 früh
    Wellenmesser f0, Δf klassisch
    Dipmeter fdip klassisch
    VNA S11/S21, Q modern
    • Detuning durch Bauteildrift: Temperaturkoeffizienten von Keramikkondensatoren, Alterung von Papier-/Folien-Dielektrika und Toleranzen von Trimmern verschieben f0; Vergleichsmessung kalt/warm identifiziert thermische Ursachen.
    • Induktivitätsprobleme: Ferrit- und Pulverkerne zeigen Sättigung und Verluste; die Selbstresonanzfrequenz der Spule begrenzt den nutzbaren Bereich, parasitäre Wicklungskapazitäten verringern Q.
    • Kontakt- und Lötstellen: Oxidierte Drehkondensatoren, wackelige Schirmbleche und kalte Lötstellen erzeugen Intermodulation und Sprungverstimmungen; Reinigung und Nachlöten stabilisieren den Arbeitspunkt.
    • Schirmung und Masseführung: Schleifen und gemeinsame Rückleiter erzeugen unerwünschte Kopplungen; sternförmige Masse und kurze Rückwege erhöhen Reproduzierbarkeit und Q.
    • Messartefakte: Tastkopflast, zu starke Kopplung und unsaubere Kalibrierung verändern die Kurve; lose Ankopplung, 10x‑Tastköpfe und VNA‑Kalibrierung (Open/Short/Load) minimieren Einfluss.

    Für die systematische Eingrenzung bewährt sich das A/B‑Prinzip mit Referenzbauteilen, die Bestimmung von Q = f0/Δf aus der -3‑dB‑Bandbreite sowie die Beobachtung der Spitze in S11 oder des Durchlasses in S21 unter Variation von Kopplung und Last. Historische Empfängerstufen lassen sich damit ebenso präzise abgleichen wie moderne Filter, während die Dokumentation von f0, Q, Temperatur-Drift und Kopplungsgrad die Langzeitstabilität vergleichbar macht.

    Häufige Fragen

    Was ist ein Schwingkreis und warum war er für die Funktechnik grundlegend?

    Ein Schwingkreis ist eine Kombination aus Induktivität und Kapazität, die bei einer definierten Resonanzfrequenz Energie zwischen elektrischem und magnetischem Feld austauscht. Diese Resonanzeigenschaft ermöglicht Frequenzselektion, Filtern und die Erzeugung stabiler Schwingungen. In Sendern bestimmen Schwingkreise die Trägerfrequenz und begrenzen die spektrale Ausbreitung, in Empfängern sorgen sie für Selektivität und Unterdrückung benachbarter Kanäle. Ohne abgestimmte Schwingkreise wäre Mehrkanalbetrieb mit geringer gegenseitiger Störung kaum möglich gewesen. Die Güte (Q) eines Schwingkreises beeinflusst dabei direkt Bandbreite, Selektivität und Verluste.

    Welche Rolle spielten Schwingkreise in den frühesten Funkexperimenten und im Aufkommen des Rundfunks?

    Bereits Heinrich Hertz nutzte 1887 abgestimmte Resonatoren, um die Existenz elektromagnetischer Wellen nachzuweisen. Frühe Funkenstreckensender waren extrem breitbandig; erst syntonisierte (abgestimmte) Kreise nach Ideen von Oliver Lodge und Verbesserungen durch Guglielmo Marconi ermöglichten gezieltes Abstimmen und damit parallelen Betrieb mehrerer Stationen. Mit der Einführung der Gleichrichterröhre (Fleming, 1904) und der Amplitudenmodulation (Fessenden, 1906) wurde der Empfang amplitudenmodulierter Signale mittels resonanter Vorkreise und ZF-Filter praktikabel. Die Kombination aus Senderabstimmung, Empfängerselektion und Detektion legte den Grundstein für den Rundfunk der 1920er-Jahre.

    Wie veränderten Röhren, Regeneration und Superhet-Schaltungen die Nutzung von Schwingkreisen?

    Die Triode (De Forest, 1906) erlaubte erstmals Verstärkung, wodurch schwache, in abgestimmten Kreisen selektierte Signale nutzbar wurden. Edwin H. Armstrongs regenerative Empfänger (1914) nutzten Rückkopplung, um die effektive Güte und Selektivität der LC-Kreise stark zu erhöhen, jedoch mit der Gefahr unerwünschter Rückstrahlung. Der Superheterodyn-Empfänger (Armstrong, 1918) führte den lokalen Oszillator ein, mischte das Eingangssignal auf eine Zwischenfrequenz und verwendete dort schmalbandige Schwingkreise und Filter (z. B. 455 kHz, später 10,7 MHz), was Empfindlichkeit und Trennschärfe standardisierte und die Massenfertigung erleichterte. Variabler Kapazitätsdioden (Varaktoren) ermöglichten ab den 1950er-Jahren elektronische Abstimmung von LC-Oszillatoren, was UKW-Empfänger, FM-Synthese und später PLLs prägte.

    Welche Resonator-Technologien ergänzten klassische LC-Schwingkreise im Verlauf der Geschichte?

    Quarzresonatoren (ab den 1920er-Jahren) lieferten außergewöhnliche Frequenzstabilität für Sender, Zeitnormalien und später digitale Taktung. Für Mikrowellen wurden Hohlraumresonatoren in Klystrons und Magnetrons zentral, insbesondere im Radar des Zweiten Weltkriegs. In kompakten Geräten setzten sich keramische, dielektrische und später SAW- und BAW-Resonatoren als Filter und Duplexer durch, da sie hohe Güte bei kleinen Abmessungen bieten. Auf Leiterplatten und in integrierten Schaltungen kamen Mikrostreifen- und On-Chip-Resonatoren (Spiralinduktivitäten, MIM-Kondensatoren) hinzu, um Größe, Kosten und Integrationsgrad zu optimieren.

    Welche Bedeutung haben Schwingkreise in heutigen Funk- und Mobilfunksystemen trotz fortschreitender Digitalisierung?

    Moderne Funkgeräte und Mobilfunk-Frontends verwenden weiterhin resonante Bandpass- und Notch-Filter, Duplexer, Matching-Netzwerke und LC-Tanks in VCOs und PLLs zur Erzeugung, Stabilisierung und Selektion von Frequenzen. In SDR-Architekturen übernimmt Digitalverarbeitung viele Aufgaben, doch der analoge HF-Teil mit resonanten Filtern, rauscharmen Verstärkern und Mischern bleibt für Dynamikbereich, Störunterdrückung und Spektralreinheit entscheidend. SAW/BAW-Filter und dielektrische Resonatoren ermöglichen in 4G/5G und WLAN die Koexistenz vieler Bänder auf engem Raum, während bei mmWave Phased-Arrays und Hohlraum- bzw. planare Resonatoren die Antennen- und Oszillatortechnik prägen. Die historischen Grundprinzipien von Resonanz, Güte, Abstimmung und Frequenzstabilität bestimmen damit weiterhin Leistungsfähigkeit und Architektur moderner Funktechnik.

    Understood. What can I help you with today?

  • Was sind Schwingkreise?

    Was sind Schwingkreise?

    Ob Radioempfang, kontaktloses Bezahlen oder drahtloses Laden: Hinter vielen alltäglichen Technologien steckt ein unsichtbarer Dirigent namens Resonanz. Im Zentrum steht oft ein erstaunlich schlichtes Konstrukt – der Schwingkreis. Er ist das elektrische Pendant zum Pendel: Energie wandert rhythmisch hin und her, nicht zwischen Lage und Bewegung, sondern zwischen elektrischem Feld im Kondensator und magnetischem Feld in der Spule.

    Dieser periodische Energieaustausch verleiht dem Schwingkreis seine Eigenfrequenz und sein selektives Gehör für bestimmte Töne des Frequenzspektrums. Reale Verluste dämpfen die Schwingung, die Güte bestimmt, wie scharf ein Schwingkreis „abstimmt”. In Varianten als Serien- oder Parallelschwingkreis wird er zum Filter, zum Tongeber, zur Frequenzlupe – und damit zum Grundbaustein unzähliger analoger und funkbasierten Anwendungen.

    In diesem Artikel klären wir, was Schwingkreise sind, wie sie aufgebaut sind und warum sie schwingen. Wir ordnen die wichtigsten Kenngrößen ein, zeigen typische Schaltungen und werfen einen Blick auf Anwendungen von der Funktechnik bis zur Signalaufbereitung. So wird aus dem abstrakten Begriff ein greifbares Werkzeug – präzise, vielseitig und überraschend elegant.

    Inhalte

    Was sind Schwingkreise und warum schwingen sie

    Was sind Schwingkreise und warum schwingen sie

    Ein Schwingkreis ist ein elektrisches System, in dem sich elektrische und magnetische Energie periodisch austauschen. Herzstück sind eine Kapazität (C) und eine Induktivität (L)-der Kondensator speichert Energie im elektrischen Feld, die Spule im magnetischen Feld. Wird das System angestoßen, „pendelt” die Energie verlustarm zwischen C und L, vergleichbar mit einer Schaukel: einmal in Bewegung, trägt die Trägheit es weiter, bis Dämpfung es bremst.

    Bauteil Rolle Energieform
    Kondensator (C) Spannungsspeicher Elektrisches Feld
    Spule (L) Stromspeicher Magnetisches Feld

    Warum beginnt das System zu schwingen? Ein kurzer Impuls, eine Aufladung des Kondensators oder eine Stromänderung durch die Spule reicht: Der Kondensator entlädt sich durch L, der Strom baut ein Magnetfeld auf, dieses bricht wieder zusammen und lädt C um-die Polarität kehrt sich um, der Vorgang wiederholt sich. In einem idealen LC-Kreis wäre die Schwingung ungedämpft; in der Realität sorgen Widerstände für Verluste, die Amplitude klingt langsam aus. Die natürliche Eigenfrequenz hängt nur von L und C ab (Faustregel: f0 ≈ 1/(2π√(LC))); je größer L·C, desto tiefer der Ton.

    • Anregung: kurzer Stoß, Rauschen oder eine Startladung.
    • Austausch: C gibt Energie an L, L gibt sie an C zurück.
    • Dämpfung: reale Verluste senken die Amplitude (R).
    • Erhaltung: mit aktiver Verstärkung/Feedback bleibt die Schwingung dauerhaft.

    Nützlich wird das Ganze, weil die Schwingung selektiv ist: Schwingkreise filtern Frequenzen, stimmen Radiosender ab, definieren Taktgeber und koppeln Energie bei drahtlosem Laden. Designer steuern das Verhalten über L, C und den Q‑Faktor (Verlustarmut). Höheres Q bedeutet schmalere Bandbreite und höhere Spannungsspitzen; Kopplung zu anderen Kreisen verschiebt und teilt Energie. So entsteht aus zwei einfachen Bauteilen ein präzises, fein abstimmbares Frequenzwerkzeug.

    Bauteile im Zusammenspiel Kondensator Spule und Widerstand verständlich erklärt

    Bauteile im Zusammenspiel Kondensator Spule und Widerstand verständlich erklärt

    Stell dir das Geschehen wie ein Ping-Pong der Energie vor: Der Kondensator speichert elektrische Ladung und Spannung, die Spule speichert Strom und ein Magnetfeld. Wenn der eine „leerläuft”, lädt der andere sich auf – hin und her, bis der Widerstand als Reibung mitmischt und einen Teil in Wärme verwandelt. Genau dieses Wechselspiel formt die Resonanz eines Schwingkreises: eine bevorzugte Frequenz, bei der das Energietauschen am intensivsten ist.

    • Kondensator: speichert Ladung; mag schnelle Wechsel, blockiert Gleichstrom; bestimmt zusammen mit L die Schwingfrequenz.
    • Spule: bremst Stromänderungen; bevorzugt langsame Wechsel; liefert das Magnetfeder-Gegenstück zum C.
    • Widerstand: setzt die Dämpfung fest; je größer R, desto kleiner die Güte und desto breiter das Durchlassband.
    • Zusammenspiel: C und L tauschen Energie, R legt fest, wie lange das „Nachschwingen” hör- bzw. messbar bleibt.

    Entscheidend ist die Phasenverschiebung: In der Spule hinkt der Strom der Spannung hinterher, im Kondensator eilt er voraus – dadurch können sich Wirkungen aufheben oder verstärken. Bei Resonanz gleichen sich die Blindanteile von C und L aus; übrig bleibt die Wirkung von R, der die Kurve flacher oder schärfer macht. So lässt sich ein Schwingkreis als Filter abstimmen: scharf und selektiv (hohe Q) oder breitbandig und robust (niedrige Q).

    Änderung Resonanz f0 Güte Q Bandbreite Kurznotiz
    C ↑ tiefer, weicher
    L ↑ tiefer, schärfer
    R ↑ stärker gedämpft

    Praktisch heißt das: Mit mehr C oder L verschiebst du die Tonlage der Resonanz, mit R stellst du ein, wie „klingend” oder „trocken” das Ergebnis ist. Tuner in Radios gewinnen ihre Selektivität aus hoher Q (kleiner R, geeignete L/C), während Sensoren und Dämpfungsglieder bewusst R erhöhen, um Störungen zu glätten. Kleine Änderungen an nur einem Bauteil können den ganzen Charakter des Schwingkreises spürbar drehen.

    Eigenfrequenz Güte und Dämpfung vom Konzept zur Berechnung

    Eigenfrequenz Güte und Dämpfung vom Konzept zur Berechnung

    Resonanz in einem RLC-System entsteht, wenn sich Energie zyklisch zwischen Induktivität und Kapazität austauscht, während der ohmsche Anteil kontinuierlich Energie abbaut. Die charakteristische Frequenz ergibt sich idealisiert zu f₀ = 1 / (2π√(LC)) und bestimmt, wo maximale Spannungs- oder Stromüberhöhung auftritt. In der Praxis verschieben parasitäre Widerstände, Wicklungsverluste und Dielektrika diesen Punkt geringfügig und beeinflussen die Schärfe der Kurve.

    • C ↑ → f₀ sinkt, Energie liegt stärker im elektrischen Feld.
    • L ↑ → f₀ sinkt, Energie liegt stärker im magnetischen Feld.
    • R ↗ → geringere Selektivität, schnellere Abklingzeit.

    Die Güte Q beschreibt die Selektivität (schmale Bandbreite, hohe Überhöhung), das Dämpfungsmaß ζ den Abklingcharakter. Für den Serienfall gilt typischerweise Q = ω₀L/R und ζ = R/(2)·√(C/L); im Parallelfall entsprechend Q = R/(ω₀L) und ζ = (1/(2R))·√(L/C). Mit ω₀ = 1/√(LC) und Δf = f₀/Q lässt sich die Bandbreite direkt aus der Zielgüte bestimmen. Werte von ζ < 1 bedeuten unterkritische Dämpfung (schwingfähig), ζ = 1 kritische Dämpfung und ζ > 1 Überdämpfung.

    Größe Serie RLC Parallel RLC Einheit
    ω₀ 1/√(LC) rad/s
    f₀ 1/(2π√(LC)) Hz
    Q ω₀L/R = 1/(ω₀RC) R/(ω₀L) = ω₀RC
    ζ (R/2)·√(C/L) (1/(2R))·√(L/C)
    Δf f₀/Q Hz

    Vom Entwurf zur Rechnung: Starten Sie mit Ziel-Frequenz und gewünschter Bandbreite oder Güte, wählen Sie die Topologie passend zur Quelle/Last und dimensionieren Sie Bauteile mit kompakten Formeln. Ein typischer Ablauf: L oder C pragmatisch setzen (Verfügbarkeit, ESR), das Gegenstück über C = 1/((2πf₀)²·L) ermitteln und anschließend den Widerstand so wählen, dass Q und ζ treffen. Vergessen Sie nicht reale Verluste (ESR/ESL), Toleranzen und den Einfluss der Kopplung zu berücksichtigen.

    • Serie: R = ω₀L/Q = 1/(ω₀CQ)
    • Parallel: R = Q·ω₀L = Q/(ω₀C)
    • Praxistipp: Messbare Q ist häufig geringer als berechnet → Sicherheitsmargen einplanen.

    Resonanz in der Praxis Anwendungen von Filtern über Tuner bis Sensorik

    Resonanz in der Praxis Anwendungen von Filtern über Tuner bis Sensorik

    Filter verwandeln das schwingfähige Zusammenspiel von L und C in messerscharfe Auswahl: Die Resonanzfrequenz definiert das Durchlassfenster, die Güte (Q) die Kantensteile, und die Dämpfung legt die Bandbreite fest. Ob als schmalbandiger Bandpass in Empfängervorstufen oder als Kerbfilter gegen Störträger – ein gezielt dimensionierter RLC-Zweig wirkt wie eine Frequenz-Lupe, die Nutzsignale hervorhebt und Rauschen seitlich abblendet.

    • HF-/RF-Filter: Vorselektion, Störerunterdrückung, Schutz vor Intermodulation
    • Audio: Frequenzweichen, Notch gegen Netzbrummen
    • Antennentuning: SWR-Optimierung, Reichweitengewinn
    • Oszillatoren: VCO, PLL-Referenz, Frequenzsynthese
    • Sensorik: induktiv (Näherung), kapazitiv (Feuchte), resonant (Mikrowaage)

    Für Tuner und Matching-Netzwerke wird Resonanz zum verstellbaren Werkzeug: Varaktor– oder MEMS-Kapazitäten schieben die Eigenfrequenz, PLL und DDS referenzieren oder synthetisieren darauf basierend stabile Kanäle, und der Antennentuner maximiert die Kopplung im Zielband. Aus derselben Topologie entsteht so ein präziser Frequenz-Drehknopf – vom UKW-Front-End bis zum IoT-Transceiver.

    Anwendung Resonanzelement Abstimmung Nutzen
    Bandpass-Filter LC parallel fest Selektivität
    Antennentuner LC Serie variabel Leistungsanpassung
    VCO LC + Varaktor spannungsgesteuert Frequenzwahl
    Induktiver Sensor RLC parallel medienabhängig Kontaktlose Messung

    In der Sensorik wird die Messgröße selbst zum Tuning-Knopf des Schwingkreises: Änderungen von Kapazität, Induktivität oder Verlusten verschieben die Frequenz oder senken den Q-Faktor. Induktive Wirksensoren detektieren Metalle via Wirbelströme, kapazitive Aufnehmer erfassen Permittivitätsänderungen, und Quarz– bzw. SAW-Resonatoren registrieren Massenbeläge in ppm – energiearm, oft kontaktlos und hochstabil.

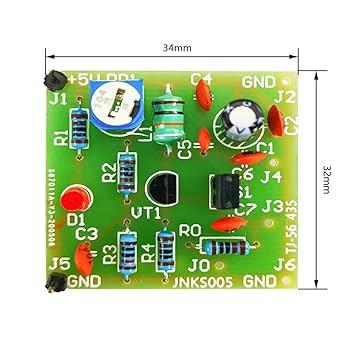

    Designempfehlungen für stabile Schwingkreise Auswahl von Bauteilen Layout und Toleranzen

    Designempfehlungen für stabile Schwingkreise Auswahl von Bauteilen Layout und Toleranzen

    Bauteilauswahl entscheidet über Stabilität und Güte: Für Kapazitäten bevorzugen sich temperaturstabile Dielektrika wie NP0/C0G (geringe Drift, niedrige Verluste) gegenüber X7R/Y5V in resonanzkritischen Zweigen. Achten Sie bei Induktivitäten auf hohen Q-Faktor, niedrige ESR und eine Selbstresonanzfrequenz (SRF), die deutlich über der Zielresonanz liegt. Der Sättigungsstrom des L darf im Betrieb nicht erreicht werden; sonst verschiebt sich die Resonanz. Für abstimmbare Kreise sind Trimmer-Cs oder Varaktordioden mit geringem Leckstrom und gut dokumentierter Kennlinie empfehlenswert. SMD-Bauteile minimieren parasitäre Induktivitäten; wo nötig, sichern eng tolerierte Typen (z. B. ±1…2 %) die Reproduzierbarkeit.

    • Cap-Tipp: NP0/C0G (±1…5 %) für den resonanzbestimmenden Pfad, X7R nur für unkritische Entkopplung.
    • Inductor-Tipp: Q ≥ 30 am Arbeitspunkt, SRF ≥ 3× f0, abgeschirmte Bauform gegen Streufelder.
    • Verluste niedrig halten: ESR-Datenblattkurven bei f0 prüfen; Gehäusegröße nicht zu klein wählen.
    • Abgleich vorsehen: Trimmer-C im Bereich 2…10 pF oder selektierbare C‑Arrays für Serienfertigung.

    Layout prägt den Kreis – der Rückstromweg zählt: Halten Sie die Schleifenfläche von L und C minimal und platzieren Sie die Bauteile eng beieinander auf einer durchgehenden Massefläche. Vermeiden Sie Parallelführung neben Takt- oder Leistungsleitungen; richten Sie benachbarte Induktivitäten um 90° versetzt aus, um magnetische Kopplung zu reduzieren. Nutzen Sie Via‑Stitching als Schirmzaun, definieren Sie „Keep‑out”-Zonen und bewahren Sie Symmetrie bei differenziellen Strukturen. Für HF gilt: kurze, breite Leiter, gleichmäßige Impedanz, und Mess-/Abgleichpunkte so platzieren, dass die Kreisgüte beim Kontakt nicht kollabiert.

    Layout-Regel Warum Schnelltest
    Loop kurz & kompakt Weniger parasitäre L/R Fläche < 1 cm² (HF)
    Durchgehende Masse Stabiler Rückweg Keine Splits unter L/C
    90° L‑Orientierung Geringere Kopplung Q fällt nicht nebenan
    Via‑Fence Abschirmung Pitch ~1/20 λ
    Abgleichzugang Serien‑Tuning Pad für Trimmer/Netzwerk

    Toleranzen beherrschen, Drift einkalkulieren: Legen Sie eine Toleranzbilanz an (Bauteil‑Toleranz, Temperaturkoeffizient, Alterung, Montageparasitiken) und prüfen Sie die Resonanzverschiebung über f0 = 1/(2π√(LC)). Planen Sie für Produktion eine Abgleichreserve von 5…10 % in C oder L ein und definieren Sie Grenzwerte für Q und Einfügedämpfung. Nutzen Sie Monte‑Carlo‑Simulationen mit realistischen ESR/SRF‑Modellen; berücksichtigen Sie Temperaturdrifts (z. B. C0G ~ ±30 ppm/°C, Ferrit‑Kerne deutlich höher). Für robuste Serienergebnisse helfen: Selektieren kritischer Bauteile, Derating beim Strom, feuchte‑ und vibrationsarme Platzierung sowie dokumentierte Prüfpunkte für schnellen End‑of‑Line‑Abgleich.

    Fehlerdiagnose und Optimierung typische Probleme messen interpretieren beheben

    Fehlerdiagnose und Optimierung typische Probleme messen interpretieren beheben

    In realen LC-Schwingkreisen treten Abweichungen auf, die sich als verschobene Resonanz, verringerte Güte oder unerwartete Nebenmaxima zeigen. Häufige Auslöser sind Bauteiltoleranzen (z. B. ±10 % bei Standard-C), parasitäre Widerstände/Induktivitäten (ESR/ESL), Belastung durch Messspitzen oder angeschlossene Stufen, sowie Kopplungen zu benachbarten Leiterzügen oder Metallflächen. Auch Temperaturdrift und Kernsättigung bei höheren Anregungspegeln verschieben die Eigenfrequenz und drücken die Güte (Q). Ein sauberer Aufbau, kurze Leitungen und das bewusste Führen von Rückströmen sind entscheidend, um das „ideale” Verhalten aus dem Lehrbuch zu erreichen.

    • Resonanz verschoben: Toleranzen, parasitäre Kapazitäten/Induktivitäten, thermische Effekte.
    • Breiter, flacher Peak: Hoher ESR, Last zu niederohmig, schlechte Abschirmung.
    • Doppelte oder gezackte Peaks: Gekoppelte Moden, Schleifenfläche zu groß, Nachbarsignale.
    • Amplitude abhängig vom Anregungspegel: Kernsättigung, nichtlinearer Dielektrikumverlust.
    • Kurzes Ausschwingen: Übermäßige Dämpfung durch ESR, Messaufbau oder Dämpfungsglieder.

    Für die Messung und Interpretation eignen sich LCR-Meter (Klein-Signal-Parameter), Frequenzgangmessung mit Generator und Oszilloskop/VNA (Bode-Plot), sowie Ausschwingmessungen per Impulsanregung. Achten Sie auf niedrige Messkapazität der Tastköpfe (10x/aktive Probe), saubere 50-Ohm-Abschlüsse und kurze, koaxiale Verbindungen. Aus dem Resonanzmaximum/-minimum lässt sich f0 bestimmen, aus der -3-dB-Bandbreite der Q-Faktor. Ein asymmetrischer Peak weist oft auf Belastung oder Nichtlinearitäten hin; ein Doppelpeak deutet auf unerwünschte Kopplung mehrerer Resonanzen. Prüfen Sie Messpegel, um Pegelabhängigkeit (Sättigung) zu erkennen, und vergleichen Sie die Kurvenform mit einem Referenzaufbau.

    Messung Muster Ursache Sofortmaßnahme
    LCR (ESR/Q) ESR höher als erwartet Bauteilqualität, Temperatur Low-ESR-C wählen, selektieren
    Sweep (S21) Breiter, niedriger Peak Parasitärer R, Last Quelle/Last anpassen, Leitungen verkürzen
    Sweep (S21/S11) Doppelpeak/Schulter Kopplung, zweite Mode Abstand erhöhen, schirmen, Layout entflechten
    Puls-Ringdown Schnelles Abklingen Überdämpfung ESR senken, Dämpfer überprüfen
    Pegeltest f0 wandert mit Pegel Kernsättigung Strom reduzieren, größerer/anderer Kern
    Sweep (Notch) Notch zu flach Zu geringe Q, Leckpfade PFAD schirmen, Dielektrikum C0G/NP0

    Zur Behebung und Optimierung kombinieren Sie Bauteilauswahl, Layout und gezielte Dämpfung. Wählen Sie für Kondensatoren C0G/NP0 oder Silberglimmer, für Spulen einen Kern mit niedrigen Verlusten und ausreichender Sättigungsreserve; behalten Sie Q und ESR im Datenblatt im Blick. Minimieren Sie Schleifenflächen, nutzen Sie eine ruhige Masse, Via-Stitching und ggf. Schirmbleche. Führen Sie die Resonanz fein über Trimmer oder Varikaps nach und stabilisieren Sie die Bandbreite mit kleinen Serienwiderständen (kontrollierte Dämpfung). Stimmen Sie Quelle/Last ab, entkoppeln Sie benachbarte Stufen (Puffer, Ferrit), und reduzieren Sie Messartefakte mit niedriger Lastkapazität. So werden Resonanzfrequenz, Güte und Stabilität reproduzierbar – auch außerhalb des Labors.

    • Bauteile: C0G/NP0, Luftspulen/geeignete Ferrite, enge Toleranzen.
    • Layout: Kurze Verbindungen, kompakte Schleifen, saubere Masseführung.
    • Tuning: Trimmer/Varikap, Serien-R zur Q-Kontrolle, Temperaturkompensation.
    • Entkopplung: Abstand, Schirmung, Ferritperlen gegen Kopplungen.
    • Messdisziplin: 50-Ohm-Umgebung, kalibrierte Pegel, kapazitätsarme Tastung.

    Sicherheit und EMV im Umgang mit Schwingkreisen praktische Hinweise für Labor und Produkt

    Sicherheit und EMV im Umgang mit Schwingkreisen praktische Hinweise für Labor und Produkt

    Resonanzkreise wirken wie Energiefallen: Schon kleine Anregungen können am Resonanzpunkt zu sehr hohen Spannungen oder Strömen führen. Planen Sie von Beginn an mit Strombegrenzung, Bleeder-Widerständen an Kondensatoren und klaren Abstands- und Isolationsregeln. Achten Sie auf heiße Ferrite, kapazitive Einkopplung über Messleitungen und auf das Nachschwingen beim Abschalten. Wer berührt oder kurzschließt, testet nicht – er riskiert Schäden. Prüfen Sie deshalb vor jedem Einschalten: Energiepfade, Entlademöglichkeiten und Messaufbau.

    • Netzteil: Stromlimit setzen, sanft anfahren, Not-Aus griffbereit.
    • Entladung: Fest verbauter Bleeder; bei Bedarf externer Widerstand mit isolierten Klemmen.
    • Abstand: Finger- und Werkzeugsicherheit; scharfe Kanten und Lötspitzen abdecken.
    • Messung: Hochspannungstastkopf, Stromzange; kurze Massefeder statt langer Tastkopf-Masseleitung.
    • Thermik: IR-Kamera oder Thermosensor; Q gezielt dämpfen, wenn Bauteile heiß werden.
    • HF-Hygiene: Nichtleitende Werkzeuge, geerdete Unterlage, klare Kabelwege.

    Elektromagnetische Verträglichkeit beginnt beim Aufbau: Minimieren Sie Schleifenflächen, führen Sie stromrückführende Wege dicht am Hinleiter und verwenden Sie abgeschirmte oder verdrillte Leitungen. Dämpfung (Serienwiderstand, RC-Snubber) zähmt das Q und reduziert Abstrahlung. Für die Verifikation eignen sich Nahfeldsonden, Stromzangen am Versorgungsleiter und ein Spektrumanalysator. Denken Sie an Gleichtakt– versus Differenz-ströme: Filter und Schirmung wirken nur, wenn Bezugspunkte und Masseführung konsequent geplant sind.

    Problem Ursache Sofortmaßnahme
    Überspannung am Peak Hoher Q, geringe Last Serien-R, Snubber, Last zuschalten
    HF-Verbrennung Kontakt an heißem Knoten Abschirmung, isolierte Halter
    ESD-Schaden Labile Gate-/PN-Übergänge ESD-Armband, TVS, Erdung
    Abstrahlung Große Schleifen, Leitungen Twisten, Schirmen, Ferrite
    Einkopplung Gemeinsame Masse Sternmasse, Trennung CM/DM

    Wird aus dem Versuchsaufbau ein Produkt, zählen Wiederholbarkeit und Nachweisbarkeit: Dokumentieren Sie Massekonzept, Filtertopologien (LC, CM-Drosseln), Gehäuseschirmung (nahtlose Fugen, leitfähige Dichtungen) und Kriech-/Luftstrecken. Planen Sie Pre-Compliance-Tests zu EN 55032/55011 (Emission) und EN 61000-4-2/-3/-4-6 (Immunität) ein. Definieren Sie Prüfadapter, sichere Testpunkte und mechanische Fixierung gegen Verstimmung. Wo nötig, reduzieren Sie das Q bewusst – lieber etwas Verlustleistung als Grenzwertüberschreitung.

    • Design-Checks: Sternförmige Rückführung, kurze Schleifen, durchdachte Schirmanschlüsse beid- oder einseitig je Kopplungsweg.
    • Filterung: Speisung nahe Quelle entkoppeln, Durchführkondensatoren an Gehäusedurchbrüchen.
    • Sicherheit: Berührschutz, definierte Entladezeit, klare Kennzeichnung von Hotspots.
    • Validierung: Nahfeldscan, Leitungsstrommessung, Störfestigkeits-Sweeps mit protokollierten Betriebszuständen.
    • Wartung: Zugang nur im stromlosen Zustand; Entladehinweis und Prüfpunkte mit Schutzabdeckung.

    FAQ

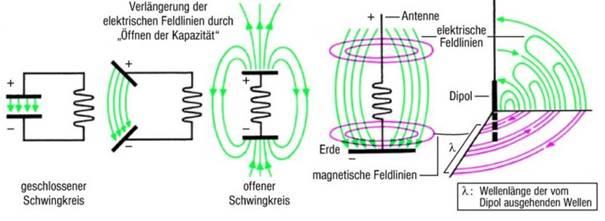

    Frage: Was ist ein Schwingkreis?
    Antwort: Ein Schwingkreis ist eine elektrische Anordnung, in der Energie periodisch zwischen einem elektrischen Feld (Kondensator) und einem magnetischen Feld (Spule) hin- und herpendelt. Idealerweise entstehen so sinusförmige Schwingungen.

    Frage: Woraus besteht er typischerweise?

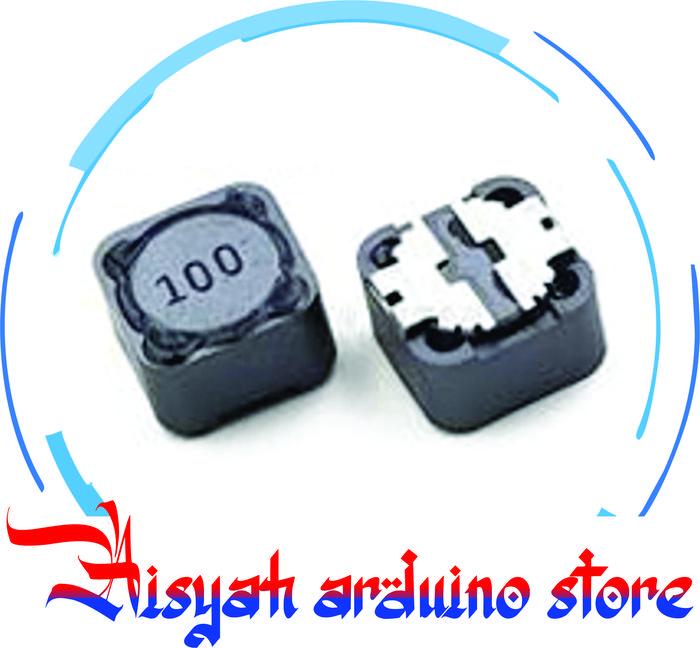

    Antwort: Aus einer Induktivität L (Spule) und einer Kapazität C (Kondensator). In der Praxis ist immer auch ein Widerstand R vorhanden, der die Schwingung dämpft. Man spricht dann von einem RLC-Schwingkreis.

    Frage: Wie startet eine Schwingung?
    Antwort: Durch eine Anfangsbedingung (z. B. aufgeladener Kondensator) oder eine Anregung von außen (Wechselspannung). Ohne Verluste würde die Schwingung ewig laufen, reale Verluste lassen sie abklingen.

    Frage: Was ist die Resonanzfrequenz?
    Antwort: Die Frequenz, bei der sich die Blindanteile von L und C ausgleichen. Für einen idealen LC-Kreis gilt:
    f0 = 1 / (2π√(LC))
    mit L in Henry, C in Farad, f0 in Hertz.

    Frage: Kleines Beispiel?
    Antwort: L = 10 µH, C = 100 nF → LC = 1e−12, √(LC) = 1e−6, f0 ≈ 1 / (2π·1e−6) ≈ 159 kHz.

    Frage: Was bedeutet der Gütefaktor Q?
    Antwort: Q beschreibt, wie “verlustarm” der Schwingkreis ist. Er ist das Verhältnis gespeicherter Energie zu pro Periode verlorener Energie und bestimmt die Selektivität: Q ≈ f0 / Δf (Δf: −3 dB-Bandbreite). Für einen Serienkreis gilt näherungsweise Q = ω0L / R, für einen Parallelkreis Q = 1 / (ω0CR).

    Frage: Was unterscheidet Serien- und Parallelschwingkreis?
    Antwort: Beim Serienkreis ist die Impedanz bei Resonanz minimal (Strommaximum). Beim Parallelschwingkreis ist die Impedanz bei Resonanz maximal (Stromminimum von außen, Spannungsmaximum am Kreis).

    Frage: Was ist der Unterschied zwischen freier und erzwungener Schwingung?
    Antwort: Freie Schwingung läuft nach einer Anfangsenergie ab und klingt ab (Klingeln). Erzwungene Schwingung entsteht durch einen äußeren Antrieb; nahe der Resonanz wird die Amplitude groß, begrenzt durch Verluste und Nichtlinearitäten.

    Frage: Welche Rolle spielt der Widerstand R?
    Antwort: R dämpft die Schwingung, vergrößert die Bandbreite und senkt Q. Zu hohe Dämpfung unterdrückt Resonanzeffekte; zu geringe Dämpfung führt zu hoher Spannungs- oder Stromüberhöhung.

    Frage: Wie verhalten sich Phasen bei Resonanz?
    Antwort: Der Spannungsabfall an L eilt dem Strom um +90° voraus, an C eilt er um −90° nach. Bei Resonanz heben sich diese Blindanteile ideal auf; die Gesamtphase des Serienkreises ist dann 0°.

    Frage: Wofür werden Schwingkreise verwendet?
    Antwort: Unter anderem für:
    – Radioempfang und -sender (Abstimmung, Filter)

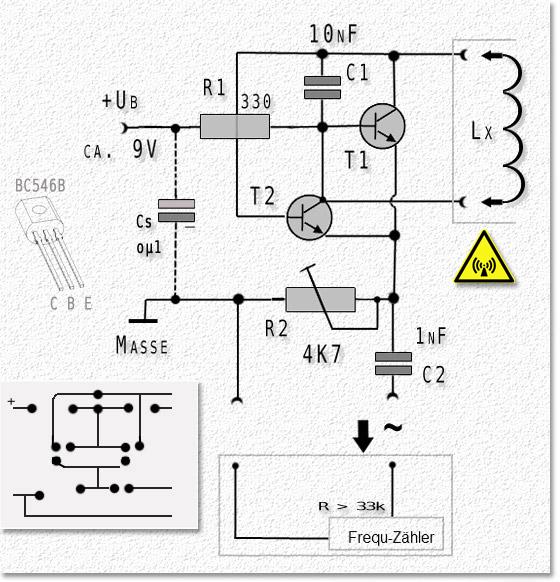

    – Oszillatoren (Frequenzbestimmung)
    – RFID/NFC- und drahtlose Energieübertragung (gekoppelte Resonatoren)
    – Frequenzselektive Verstärker, Zwischengleichungsfilter, EMV-Filter
    – Quarzoszillatoren und MEMS-Resonatoren (mechanisch-elektrische Analogien)

    Frage: Was sind gekoppelte Schwingkreise?
    Antwort: Zwei oder mehr Schwingkreise, die magnetisch oder elektrisch gekoppelt sind. Sie bilden gemeinsame Eigenmoden, können Bandfilter realisieren und zeigen bei stärkerer Kopplung aufgespaltene Resonanzspitzen.

    Frage: Welche Nichtidealitäten sind wichtig?
    Antwort: Parasitärkapazitäten und -induktivitäten, ESR der Kondensatoren, Draht- und Kernverluste, Haut- und Proximity-Effekt, Toleranzen und Temperaturkoeffizienten. Sie verschieben f0 und senken Q.

    Frage: Wie kann man Resonanzfrequenz und Q messen?
    Antwort: Mit einem Netzwerkanalysator (S11/Impedanzverlauf), einem Sweepgenerator und Oszilloskop (Amplitude/Phase über Frequenz), oder einem LCR-Meter für Einzelbauteile. Bandbreite zwischen −3 dB-Punkten liefert Q.

    Frage: Wie stimmt man einen Schwingkreis ab?
    Antwort: Durch veränderliche Kapazitäten (Trimmkondensator, Varaktordiode) oder variable Induktivität (Ferritkern). Auch Feintuning über die Kopplung zu benachbarten Stufen ist üblich.

    Frage: Ist Resonanz “gefährlich”?
    Antwort: Sie kann hohe Spannungen oder Ströme im Kreis erzeugen, besonders bei hoher Q und starker Anregung. Bauteilgrenzen, Isolation, Kühlung und Sicherheitsabstände sind zu beachten.

    Frage: Gibt es eine anschauliche Analogie?
    Antwort: Ja, Masse-Feder-Dämpfer. Die Masse entspricht L, die Feder C (genauer: 1/C), und der Dämpfer R. Resonanzfrequenz, Güte und Abklingverhalten haben direkte Entsprechungen.

    Frage: Warum Schwingkreise, wenn es digitale Filter gibt?
    Antwort: Schwingkreise sind passiv, rauscharmer, energieeffizient, hochfrequenztauglich und können sehr hochselektive, stabile Referenzen bilden (z. B. Quarz). Digitale Lösungen bieten Flexibilität, aber erfordern Abtastung und Wandler.

    Frage: Häufige Missverständnisse?
    Antwort: Resonanz bedeutet nicht “unendliche” Energie, sondern eine Verstärkung begrenzt durch Verluste und Nichtlinearitäten. Außerdem ist “die” Resonanzfrequenz temperatur- und toleranzabhängig und kann durch Kopplung oder Last verschoben werden.

    Frage: Praktische Tipps für den Aufbau?
    Antwort: Kurze Leiterwege, gute Masseführung, abgeschirmte oder HF-taugliche Bauteile, C0G/NP0-Kondensatoren für Stabilität, geeignete Kerne für hohe Q, sorgfältige Kopplung und Lastanpassung, sowie Messpunkte mit minimaler Störung des Kreises.

    Abschließende Bemerkungen

    Schwingkreise sind mehr als ein Lehrbuchbeispiel: In ihnen tauschen elektrisches und magnetisches Feld Energie aus, bestimmt von L und C, gebremst durch Verluste und geprägt von Resonanz und Güte. Aus diesem einfachen Prinzip entstehen Filter, Tuner, Oszillatoren und drahtlose Schnittstellen – vom Radiotuner bis zur Induktivladung.

    Wesentlich ist dabei die Differenz zwischen Ideal und Praxis: Bauteiltoleranzen, Temperaturdrift und parasitäre Elemente verschieben die Resonanz und verändern die Dämpfung. Wer Schwingkreise entwirft, arbeitet daher mit Simulation, Messung und sorgfältiger Dimensionierung – und gewinnt Stabilität, Selektivität und Effizienz.

    Ob als Denkmodell oder als präzises Werkzeug: Der Schwingkreis liefert eine klare Sprache, um Frequenzen zu formen. Wer weitergeht, untersucht gekoppelte Kreise, nichtlineare Effekte oder aktive Kompensation – und lernt, wie aus einem einfachen LC-Pendel ein fein abgestimmtes System wird.

  • Physik für Einsteiger

    Physik für Einsteiger

    Physik beginnt nicht nur in Laboren, sondern zwischen Kaffeetasse und Sternenhimmel: in der Art, wie ein Ball springt, wie ein Bus bremst, warum das Zimmer hell wird, wenn der Schalter klickt. Sie ist die Suche nach verlässlichen Mustern in der Welt – mit Beobachten, Messen und einfachen Modellen als Werkzeugen. Für Einsteiger bedeutet das vor allem: neugierig hinschauen und sich nicht von Formeln abschrecken lassen.

    Dieser Artikel führt behutsam durch die Grundpfeiler der Physik. Dazu gehören Größen und Einheiten, Bewegung und Kräfte, Energie und Leistung, Wellen und Licht sowie Strom und Spannung. Es geht um Denkweisen statt um Formalismen: Wie man mit kleinen Skizzen Klarheit gewinnt, wie Einheiten beim Abschätzen helfen, was ein gutes Experiment ausmacht und wie Messfehler eingeordnet werden. Mathematik wird dort eingesetzt, wo sie Orientierung bietet – als Proportion, einfache Gleichung oder Diagramm.

    Ziel ist ein belastbares Fundament, das Alltagsphänomene verständlich macht und den Blick für Zusammenhänge schärft. Schritt für Schritt entsteht so ein Vokabular, mit dem sich Fragen präzise stellen und Antworten nachvollziehen lassen. Wer am Ende mehr wissen will, findet in denselben Prinzipien einen Wegweiser zu tiefergehenden Themen – vom schwingenden Lineal bis zu Sternen, die ihr eigenes Licht vermessen.

    Inhalte

    Physik im Alltag entdecken: Von der rollenden Flasche zu Newtons Gesetzen – beginne mit Beobachtungsnotizen und kurzen Videoanalysen

    Beginne mit dem, was vor dir liegt: einer Flasche, die über Teppich, Parkett oder eine leichte Rampe rollt. Schreibe kurze Beobachtungsnotizen zu dem, was du siehst: Rollt sie lange aus oder stoppt sie abrupt? Ändert sich die Richtung? Hört man Rattern? Ergänze die Notizen mit 10-15‑sekündigen Videoclips aus der Seitenansicht. Schon diese Mini-Studien zeigen dir die Bausteine der Mechanik: Trägheit (die Flasche behält ihren Zustand), Reibung (sie bremst), Kraft (der Schubs), Beschleunigung (Tempo-Änderung). Du brauchst keine Laborumgebung – nur offene Augen, ein Smartphone und Neugier.

    • Untergrund: Teppich, Fliesen, Holz – notiere Material und Zustand (glatt/rau).
    • Start: sanfter Schubs, steilere/flachere Rampe; dokumentiere die Startweise.
    • Perspektive: Seitenansicht in Hüfthöhe, Kamera stabil (Bücherstapel/Stativ).
    • Maßstab: Lineal, Klebeband oder Fliesenfugen als Referenz im Bild.
    • Licht & Ton: gleichmäßiges Licht; Geräusche notieren (Rutschen vs. Rollen).

    Verbinde nun Clips und Notizen mit Newton: Ohne äußere Einflüsse bleibt die Bewegung gleichförmig (1. Gesetz), Reibung wirkt als Gegenkraft und verändert die Geschwindigkeit (2. Gesetz), und beim Anschubsen gibt es immer Wechselwirkung – Hand und Flasche drücken einander (3. Gesetz). Für eine schnelle Videoanalyse markierst du Bild-für-Bild Positionen, misst die Strecke im Bildmaßstab und schätzt daraus Tempo und Beschleunigung. Kleine Messfehler sind Teil des Lernens – wichtig ist, dass Trends sichtbar werden: glatter Boden → längere Auslaufphase, rauer Boden → stärkere Verzögerung.

    • So wertest du aus: wähle 1 s Videodauer → zähle Frames → markiere Positionen → berechne v ≈ Δs/Δt → schätze a aus Tempo-Änderung.
    • Vergleiche: gleiche Flasche, unterschiedliche Untergründe; gleicher Untergrund, unterschiedliche Startimpulse.
    • Frage: Was ändert sich, wenn du Wasser in die Flasche füllst (Masse, Trägheit, Reibung)?
    Clip Strecke (m) Zeit (s) v̄ (m/s) a (m/s²) Notiz
    Teppich 0,80 1,6 0,50 −0,30 gleichmäßiges Abbremsen
    Parkett 1,40 1,6 0,88 −0,10 langer Auslauf
    Rampe 5° 1,00 1,0 1,00 +0,20 spürbare Beschleunigung

    Mathematisches Handwerkszeug gezielt aufbauen: Vektoren, Proportionen und Einheiten – übe täglich 15 Minuten mit Beispielaufgaben und Einheitenprüfung

    Ein solides Fundament für Physik entsteht, wenn du die Bausteine konsequent trainierst: Vektoren als gerichtete Pfeile, Proportionen als verlässliche Skalierungsregeln und konsequente Einheiten als Sicherheitsnetz gegen Denkfehler. Plane dir täglich 15 Minuten ein und schreibe jede Zahl mit Einheit auf – so werden Zusammenhänge greifbar, etwa wenn aus m/s und s ganz natürlich m wird. Nutze kurze, fokussierte Mikro-Übungen, um Routine aufzubauen und deine Rechenwege transparent zu halten.

    • 2 Min. Einheiten-Quick-Check: cm ↔ m, km/h ↔ m/s
    • 5 Min. Vektoren: Addition und Zerlegung in x/y (z. B. 5 N bei 30°)
    • 5 Min. Proportionen: Was passiert, wenn eine Größe verdoppelt wird?
    • 3 Min. Mini-Einheitenprüfung zu einer Formel deiner Wahl
    Konzept Mini-Aufgabe Einheitentest
    Geschwindigkeit s = v · t mit v = 4 m/s, t = 3 s [m/s]·[s] = [m] → ok
    Kraft F = m · a mit m = 2 kg, a = 1.5 m/s² [kg]·[m/s²] = [N] → ok
    Leistung P = F · v mit F = 10 N, v = 0.8 m/s [N]·[m/s] = [W] → ok
    Vektorzerlegung Fx = F cos α, Fy = F sin α beide in [N] → Summe vectoriell
    Proportion Bei v konstant: s ∝ t Skalierung doppelt t → doppelt s

    Gewöhne dir an, Resultate mit einer Einheitenprüfung abzuschließen: Stimmen die Dimensionen, ist die Formel strukturell plausibel. Beispiel: E = F · s liefert [N]·[m] = [J]; bei Dichte ρ = m/V ergibt [kg]/[m³]. Typische Stolpersteine vermeidest du durch saubere Umrechnungen (1 cm = 0,01 m, 1 km/h ≈ 0,2778 m/s) und klare Vektorschreibweise: Komponenten getrennt berechnen, erst am Ende zusammenführen. So wird aus jeder kurzen Übung eine kleine Verlässlichkeitseinheit – dein täglicher Kompass für klare Rechnungen und nachvollziehbare Ergebnisse.

    Experimente ohne Labor: Smartphone als Sensor, Federwaage und Küchenwaage – sichere Aufbauvorschläge und messbare Fragestellungen

    Alltag wird Labor: Mit einer Schutzhülle, etwas Klebeband und kostenlosen Sensor-Apps lässt sich das Telefon in einen vielseitigen Messfühler verwandeln. Der Trick ist die sichere Fixierung und klare Fragestellungen: Beschleunigung, Neigung, Licht und Magnetfeld liefern direkt messbare Größen, die sich mit Federwaage und Küchenwaage zu vollständigen Experimenten kombinieren lassen. Achte auf weiche Unterlagen (Handtuch, Schaumstoff), stabile Aufbauten (Bücherstapel, Schneidebrett als schiefe Ebene) und eine Handschlaufe am Gerät. So wird aus Wohnzimmer, Flur oder Küche eine präzise und sichere Versuchsumgebung – mit Daten, die sich sofort auswerten lassen.

    • Sichere Aufbauten: Smartphone in eine Brotdose mit Küchenpapier als Dämpfung; Fixierung mit Klettband/Gummiband auf einem Lineal; Federwaage an stabilen Haken; Küchenwaage auf rutschfester Matte.
    • Handy als Sensor:
      • Neigungssensor misst Winkel der schiefen Ebene.
      • Beschleunigungssensor zeichnet a(t) beim sanften Anstoßen einer Box auf.
      • Helligkeitssensor prüft Schattenwurf und Abstand zur Lampe.
      • Magnetometer kartiert das Feld eines Kühlschrankmagneten mit Abstandsskala.
      • Mikrofon/Schallpegel erfasst Lautstärke vs. Abstand einer ruhigen Tonquelle.
    • Federwaage:
      • Hooke-Gesetz: F gegen Dehnung Δx auftragen → Federkonstante k aus der Steigung bestimmen.
      • Reibung: Kiste gleichmäßig ziehen → F_R messen; Reibkoeffizient μ = F_R/(m·g).
    • Küchenwaage:
      • Massenvergleich: m von Gegenständen bestimmen und mit Federwaagenwert F zu m = F/g abgleichen.
      • Dichte: Masse messen, Volumen per Messbecher (Wasserverdrängung) → ρ = m/V.
    Versuch Werkzeug Messgröße Fragestellung
    Schiefe Ebene Handy (Neigung), Federwaage Winkel α, Zugkraft F Wie wächst F mit α? (sin α)
    Federpendel Federwaage, Handy (a(t)) T, a(t) Stimmt k aus T mit k aus F-Δx überein?
    Reibungstest Federwaage, Küchenwaage F_R, m Ist μ material- aber flächenunabhängig?
    Lichtabstand Handy (Lux) Beleuchtungsstärke Wie ändert sich E mit dem Abstand?
    Magnetkarte Handy (Magnetometer) B(r) Wie fällt B mit r ab?
    Dichtecheck Küchenwaage, Messbecher m, V Welche ρ hat das Material?

    Diagramme richtig nutzen: Weg-Zeit- und Geschwindigkeit-Zeit-Grafen lesen und zeichnen – setze auf Einheitenanalyse und einfache Linearisierungen

    Weg-Zeit– und Geschwindigkeit-Zeit-Grafen sind deine Landkarte der Bewegung: Lies zuerst die Achsen und Einheiten. In s-t-Diagrammen verrät dir die Steigung die momentane Geschwindigkeit (Einheit: m/s); im v-t-Diagramm steht die Steigung für die Beschleunigung (m/s²) und die Fläche unter der Kurve für den zurückgelegten Weg (m). Mit konsequenter Einheitenanalyse prüfst du jede Aussage: Ist das Ergebnis in m, m/s oder m/s²? Passt die Skala zur Situation (Sekunden vs. Minuten, Meter vs. Kilometer)? Kurvenformen erzählen Geschichten: Eine gerade Linie in s-t bedeutet gleichförmige Bewegung, eine horizontale Linie in v-t konstante Geschwindigkeit, und eine geneigte Linie in v-t konstante Beschleunigung.

    • Einheiten-Check: Steigung s-t ⇒ m/s; Steigung v-t ⇒ m/s²; Fläche v-t ⇒ m.
    • Skalenwahl: Verwende sinnvolle Intervalle, damit lineare Abschnitte erkennbar bleiben.
    • Steigungs-Lupe: Zeichne gedanklich kleine Tangenten, um lokale Trends zu sehen.
    • Flächen-Denken: Rechtecke und Dreiecke unter v-t liefern schnelle Wegabschätzungen.
    Diagramm Steigung Einheit Steigung Fläche Einheit Fläche
    Weg-Zeit (s-t) v m/s
    Geschw.-Zeit (v-t) a m/s² zurückgelegter Weg s m

    Beim Zeichnen helfen einfache Linearisierungen: Teile gekrümmte Verläufe in kurze, fast lineare Abschnitte und nutze klar definierte Stützpunkte (Start, Wendepunkte, Maxima/Minima). So entstehen übersichtliche Grafen, die du schnell interpretierst. Achte darauf, dass jede Linie eine Geschichte stützt: Konstante Geschwindigkeit ⇒ horizontale v-t-Linie; Beschleunigung ⇒ geneigte v-t-Linie; Umkehr der Bewegungsrichtung ⇒ s-t-Graf kreuzt ein Maximum/Minimum. Prüfe zum Schluss, ob dein Bild zur Alltagserwartung passt und die Einheiten stimmig sind.

    • Stützpunkte: Werte tabellieren, markante Zeiten/Wege eintragen, dann verbinden.
    • Linearisieren: Kurven abschnittsweise durch Geraden nähern; Steigungen separat notieren.
    • Einheiten sauber halten: km/h in m/s umrechnen, bevor du zeichnest (÷3,6).
    • Plausibilitäts-Check: s ≈ v·t; doppelte Zeit bei gleicher v ⇒ doppelter Weg.
    • Fehlerquellen: Verwechslung der Achsen, gemischte Einheiten, ungleichmäßige Skalen.

    Konzepte klar trennen: Kraft, Arbeit, Energie und Impuls – typische Stolperstellen und prägnante Merksätze

    Kraft ist die Ursache, Arbeit der Übertragungsbuchungssatz, Energie der Kontostand und Impuls der Bewegungs-Schwung. Wer diese Rollen klar trennt, rechnet sicherer: Kräfte ändern Bewegungen, Arbeit überträgt Energie entlang eines Weges, Energie speichert die Fähigkeit zur Veränderung, Impuls beschreibt die geradlinige Beharrung in Bewegung. Denke in Bildern: Schieben (Kraft), Quittung fürs Schieben (Arbeit), gefüllter Tank (Energie), und das „Schwungpaket” eines Körpers (Impuls).

    • Kraft: Ursache der Änderung, nicht die Änderung selbst.
    • Arbeit: Energie-Übertragung entlang eines Weges: aus Kraft wird „eingebuchte” Joule.
    • Energie: Kontostand; Formen wandeln sich, die Summe bleibt im abgeschlossenen System.
    • Impuls: gerichteter Schwung; kurze Kraftimpulse ändern ihn: Δp = F · Δt.
    Größe Symbol Einheit Kurzformel Bild im Kopf
    Kraft F N F = m · a Schieben/Ziehen
    Arbeit W J W = F · s · cos θ Quittung für Energie-Transfer
    Energie E J E_kin = ½ m v² Tankfüllung
    Impuls p kg·m/s p = m · v Schwungpaket

    Typische Stolperstellen vermeidest du mit schnellen Checks: Kraft ist ein Vektor, Arbeit/Energie sind Skalare; Arbeit kann Null sein, obwohl eine Kraft wirkt (90° zum Weg); konstante Geschwindigkeit braucht keine Kraft, nur Änderung braucht sie. Bei Stößen bleibt Impuls (in x-Richtung) erhalten, Energie nur bei elastischen Stößen. Vorzeichen verraten die Richtung des Transfers: Förderband (+W an Paket), Bremse (−W am Auto). Einheitenprüfungen retten Punkte: N = kg·m/s², J = N·m, p in kg·m/s.

    • Verwechslungsgefahr: Kraft ≠ Energie; Impuls ≠ Geschwindigkeit.
    • Wegabhängigkeit: Arbeit ist bahnabhängig, Energiezustand nicht.
    • Zeitfenster: kurzer Stoß: Δp = ∫F dt; langer Schub: Wegarbeit W = ∫F · ds.
    • Konservativ vs. dissipativ: Gravitation speichert, Reibung heizt.
    • Merksatz kompakt: Ursache (F) → Transfer (W) → Zustand (E) | Bewegungsträger: p.

    Lernpfad und Ressourcen: PhET-Simulationen, deutschsprachige Einsteigerliteratur und Übungssammlungen – so planst du vier Wochen strukturiert

    Starte mit einer einfachen Regel: erst erleben, dann erklären, dann üben. Beginne jede Woche mit einer kurzen PhET-Session, lies danach eine kompakte deutschsprachige Einführung und schließe mit zielgerichteten Aufgaben ab. So verknüpfst du anschauliche Simulationen mit Sprache und Rechenpraxis – ideal, um ein stabiles Fundament aufzubauen. Halte dabei ein Lernjournal (Datum, Aha-Momente, offene Fragen) und nutze bewusst kleine Zeitfenster von 20-30 Minuten; konsistente Routinen schlagen Marathon-Sessions. Die folgenden Ressourcen sind dein Basis-Toolkit – alles kostenlos oder leicht zugänglich, auf Deutsch und einsteigerfreundlich:

    • PhET (deutsch): Interaktive Simulationen, z. B. Kräfte, Energie, Elektrizität – https://phet.colorado.edu/de/
    • LEIFIphysik: Erklärtexte, Alltagsbezüge, Aufgaben und Lösungen – https://www.leifiphysik.de/
    • Serlo Physik: Offene Aufgaben mit Schritt-für-Schritt-Hilfen – https://de.serlo.org/physik
    • „Physik für Dummies” (deutsche Ausgabe): Leicht zugängliche Kapitel zum Mitlesen neben den Simulationen
    • BR alphaLernen Physik: Kurze Videoclips zur Wiederholung zentraler Begriffe – https://www.br.de/alphalernen/faecher/physik
    Woche Fokus PhET-Module Literatur (kurz) Übungen
    1 Gerade Bewegung & Kräfte Kräfte und Bewegung: Grundlagen; Schiefe Ebene: Kräfte Dummies Kap. 1-2; LEIFI: Mechanik Basics Serlo: v-t-Diagramme; LEIFI: Kräfte-Parcours
    2 Arbeit, Energie, Impuls Energie‑Skatepark: Grundlagen; Kollisionslabor Dummies Kap. 3-4; LEIFI: Arbeit & Energie Serlo: Arbeit/Energie; LEIFI: Impuls
    3 Elektrizität (DC) Schaltungskonstrukteur (Gleichstrom); Ladungen und Felder Dummies Kap. 5-6; LEIFI: Stromkreis Serlo: Ohmsches Gesetz; LEIFI: Reihen/Parallel
    4 Schwingungen, Wellen, Optik Welle auf einer Saite; Lichtbrechung Dummies Kap. 7-8; LEIFI: Wellen/Optik Serlo: Wellenparameter; LEIFI: Linsen

    So setzt du die vier Wochen um: Plane pro Woche drei kompakte Sessions à 30-40 Minuten. Session A: 10 min freies Entdecken in PhET (Regler drehen, Hypothesen notieren), 15 min Erklären mit Literatur, 5 min Notizen (Begriffe, Formeln, Skizzen). Session B: Kurze Wiederholung, dann gezielte PhET-Experimente (Parameter variieren, Screenshots mit Beschriftung). Session C: 20-30 min Üben mit Aufgaben aus Serlo/LEIFI; prüfe Lösungen und markiere Unsicheres. Am Ende jeder Woche ein Mini-Check (3 Selbstfragen: Was ist die Kernaussage? Welche Formel gilt wann? Welche typische Fehlvorstellung hatte ich?). Mit diesem Loop aus Simulation, Text und Übung baust du Verständnis auf, statt nur Formeln zu sammeln – und kommst in vier Wochen spürbar voran.

    FAQ

    Was ist Physik – in einem Satz?

    Physik ist die Suche nach einfachen Regeln, die erklären, wie sich Dinge verändern und zusammenhängen, vom Tanz der Atome bis zur Bahn der Galaxien. Sie übersetzt Beobachtungen in Modelle, mit denen sich die Welt berechnen und vorhersagen lässt.

    Womit sollte man als Einsteiger beginnen?

    Mit Bewegung ohne Schnickschnack: gleichförmige und gleichmäßig beschleunigte Bewegung, Weg-Zeit-Diagramme, Geschwindigkeit und Beschleunigung. Ein rollender Ball, eine Stoppuhr und ein Maßband sind dafür schon ein gutes Labor.

    Brauche ich viel Mathematik, um anzufangen?

    Am Anfang reichen Bruchrechnung, Gleichungen umstellen, Proportionen, einfache Trigonometrie und Vektoren. Ableitungen und Integrale kommen später hinzu; betrachte Mathematik als Sprache der Physik und lerne sie in kleinen, direkt angewandten Schritten.

    Welche Größen und Einheiten sind unverzichtbar?

    Arbeite im internationalen Einheitensystem (SI). Wichtige Basiseinheiten sind: Meter (m), Kilogramm (kg), Sekunde (s), Ampere (A), Kelvin (K), Mol (mol), Candela (cd). Prüfe immer die Einheit deiner Ergebnisse; Einheiten”rechnen” ist eine eingebaute Plausibilitätskontrolle.

    Was ist ein physikalisches Modell?

    Ein Modell ist eine vereinfachte Beschreibung der Wirklichkeit mit klaren Annahmen (etwa „reibungsfrei” oder „punktförmig”). Es soll nicht alles abbilden, sondern das Wesentliche betonen; wichtig sind der Gültigkeitsbereich und das Bewusstsein, was weggelassen wurde.

    Was ist eine Kraft – und wie „sieht” man sie?

    Eine Kraft ist jede Wechselwirkung, die den Bewegungszustand ändert. Praktisch arbeitest du mit Freikörperdiagrammen: System isolieren, alle Kräfte als Pfeile eintragen, Summe der Kräfte bildet die Grundlage für Newtons Gesetze.

    Energie: Worum geht es wirklich?

    Energie ist die übertragbare „Fähigkeit”, Veränderung zu bewirken; sie tritt in Formen auf (kinetisch, potenziell, thermisch, elektrisch) und wird in Joule gemessen. In abgeschlossenen Systemen bleibt die Gesamtenergie erhalten, auch wenn sie ihre Form ändert.

    Was hat es mit Impuls und Erhaltung auf sich?

    Der Impuls (Masse mal Geschwindigkeit) beschreibt „Bewegungsmenge”. In abgeschlossenen Systemen bleibt er erhalten; das erklärt Stöße vom Billardtisch bis zu Teilchenkollisionen.

    Skalar oder Vektor – wo ist der Unterschied?

    Skalare haben nur Betrag (Temperatur, Energie), Vektoren haben Betrag und Richtung (Geschwindigkeit, Kraft). Zeichnungen mit Pfeilen helfen, Richtungen und Summen korrekt zu erfassen.

    Wie prüfe ich, ob eine Formel sinnvoll ist?

    Nutze die Dimensionsanalyse: Links und rechts müssen gleiche Einheiten stehen. Denke in Grenzfällen (sehr groß/klein, null/unendlich) und Größenordnungen; unplausible Abhängigkeiten fallen so früh auf.

    Was sind Messunsicherheiten – und warum sind sie wichtig?

    Jede Messung hat Unschärfen, zufällig (Streuung) oder systematisch (Verzerrung). Gib Ergebnisse mit Unsicherheit und sinnvollen Ziffern an, bilde Mittelwerte und schätze Fehlerfortpflanzung, statt „exakte” Zahlen zu behaupten.

    Welche einfachen Experimente eignen sich für zuhause?

    • Fall- und Rollversuche: Weg-Zeit messen, Beschleunigung bestimmen
    • Pendel: Schwingungsdauer vs. Fadenlänge
    • Optik: Linsen und Brennweite mit einer Lampe und einem Blatt Papier

    Dokumentiere Annahmen, Messmethode und Unsicherheiten – das macht aus Basteln Physik.

    Welche großen Teilgebiete sollte ich kennen?

    Mechanik (Bewegung und Kräfte), Thermodynamik (Wärme, Entropie), Elektromagnetismus (Ladungen, Felder, Wellen), Optik (Licht), Quantenphysik (Mikrowelt) und Relativität (Raumzeit). Für Einsteiger ist Mechanik oft das Tor, das die anderen Räume erschließt.

    Häufige Denkfallen am Anfang?

    • „Schwerere Körper fallen schneller.” (Ohne Luftwiderstand fallen alle gleich.)
    • „Zentrifugalkraft zieht nach außen.” (Im Inertialsystem wirkt nach innen die Zentripetalkraft.)
    • „Wärme ist dasselbe wie Temperatur.” (Wärme ist Energieübertrag, Temperatur ein Maß der mittleren Energie.)

    Wie lerne ich Physik effizient?

    Erkläre dir Probleme laut, zeichne Skizzen, trenne den symbolischen Lösungsweg vom Einsetzen der Zahlen. Übe variierte Aufgaben, nicht nur Wiederholungen; wechsle zwischen Rechnen, Experiment, und Konzeptfragen, um ein vernetztes Verständnis aufzubauen.

    Wie übersetze ich Textaufgaben in Gleichungen?

    Isoliere das System, fertige eine Skizze an, schreibe bekannte Größen und Gesuchte auf, formuliere die relevanten Gesetze (z. B. Impuls-, Energie-, Newton-Gesetze). Löse symbolisch, überprüfe Einheiten, setze erst dann Zahlen ein.

    Wo begegnet mir Physik im Alltag?

    Bremsweg wächst mit dem Quadrat der Geschwindigkeit, WLAN ist elektromagnetische Welle, ein Thermostat folgt Rückkopplungsprinzipien, das Smartphone misst mit Beschleunigungs- und Gyrosensoren. Alltagsphänomene sind Übungsfelder in Zivil.

    Welche Ressourcen eignen sich für Einsteiger?

    Ein guter Einstieg sind Schul- und Brückenkursbücher mit vielen Beispielen, offene Vorlesungsskripte von Hochschulen, interaktive Simulationen (z. B. zu Schwingungen oder Feldern) und Aufgabenpools mit Lösungen. Wähle Materialien, die Rechnen, Konzepte und Visualisierung kombinieren.

    Wie behalte ich den Überblick?

    Denk an Physik wie an eine Landkarte: Konzepte sind Orte, Formeln die Wege, Einheiten die Legende. Baue dir Spickzettel mit Kernideen (Erhaltungssätze, Grundgleichungen, typische Annahmen) und aktualisiere sie, wenn dein „Gebiet” wächst.

    Zusammenfassend

    Physik für Einsteiger endet selten mit einem Punkt – eher mit einem Doppelpunkt. Wir haben gesehen, wie aus Beobachtung und Messung einfache Begriffe werden, wie Größen und Einheiten Ordnung schaffen und wie Kräfte, Energie und Bewegung eine gemeinsame Sprache bilden. Aus Alltagsphänomenen entsteht so ein Gerüst, das trägt, ohne den Blick für das Staunen zu verlieren.

    Wenn Sie weitergehen möchten, warten die nächsten Werkzeuge bereits: Vektoren und Diagramme, Unsicherheiten und Fehlerrechnung, Modelle und Näherungen, Wellen und Elektrizität – und vielleicht ein wenig Programmierung, um Muster sichtbar zu machen. Notieren Sie Fragen, prüfen Sie Annahmen, wiederholen Sie Experimente; kleine, saubere Schritte sind in der Physik oft die schnellsten.

    Am Ende ist Physik weniger ein Katalog von Formeln als eine Methode, Zusammenhänge zu prüfen. Sie beginnt mit einem Warum, führt über ein Wie und endet im Test. Halten Sie die Neugier als Kompass und die Messung als Karte – dann bleibt der Einstieg nicht nur der Anfang, sondern wird zum Weg, der Sie zuverlässig weiterführt.

  • LC-Schwingkreis: Energie im Wechselspiel von Spule und Kondensator

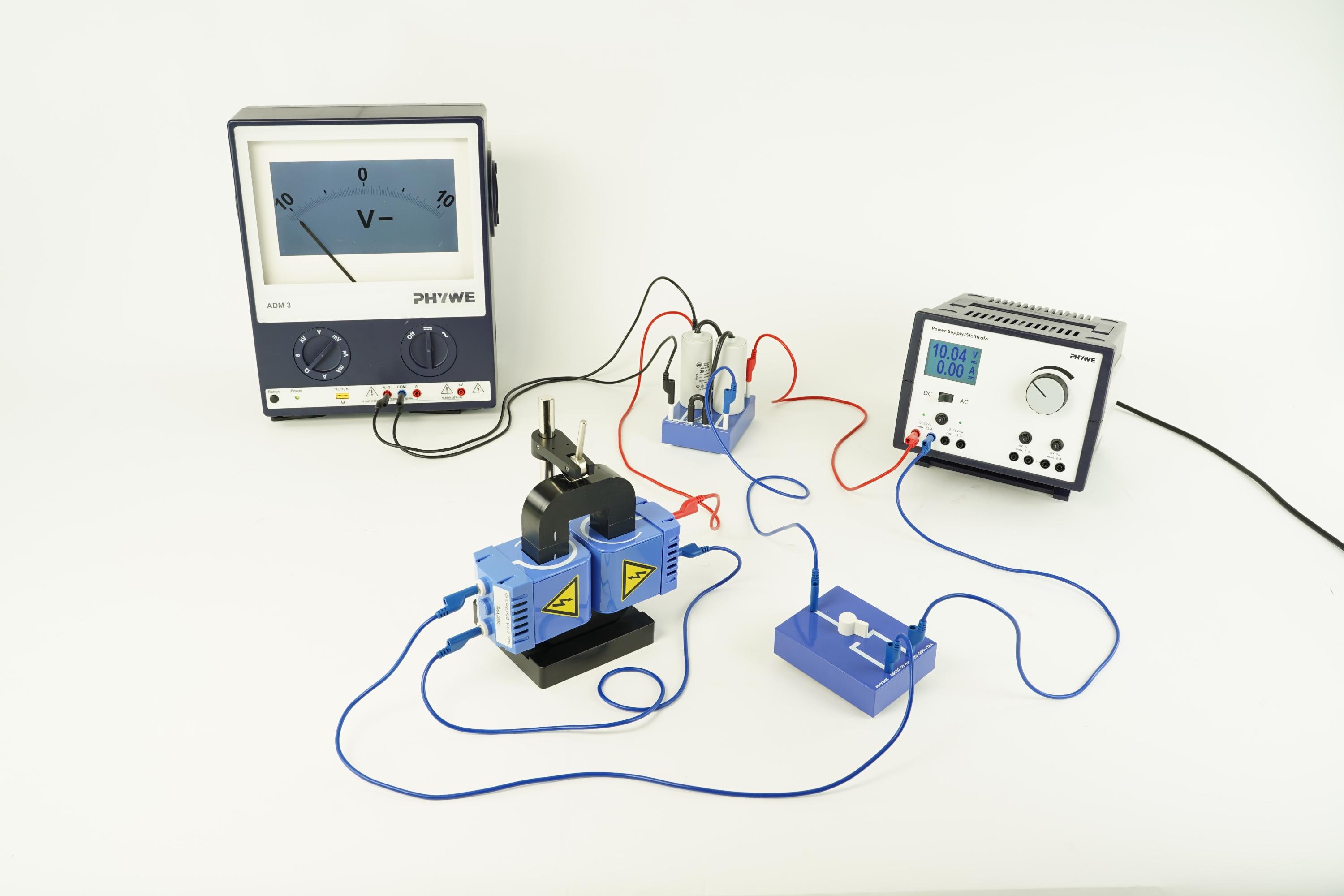

    LC-Schwingkreis: Energie im Wechselspiel von Spule und Kondensator

    Der LC-Schwingkreis gilt als grundlegendes Element der Elektronik und beschreibt das dynamische Zusammenspiel von Spule (Induktivität) und Kondensator (Kapazität). In diesem System pendelt Energie periodisch zwischen dem elektrischen Feld des Kondensators und dem magnetischen Feld der Spule. Entlädt sich der Kondensator, treibt der entstehende Strom das Magnetfeld der Spule auf; beim anschließenden Zusammenbruch des Magnetfelds wird der Kondensator mit umgekehrter Polarität wieder aufgeladen. Dieser Wechsel erzeugt eine charakteristische, nahezu sinusförmige Schwingung.

    Im idealisierten Fall ohne Verluste bleibt die Schwingung erhalten und die Energie im System konstant. Reale Schwingkreise weisen jedoch ohmsche Verluste auf, sodass die Amplitude abklingt und sich eine endliche Güte (Q-Faktor) ergibt. Die Eigenfrequenz wird durch die Werte von Induktivität und Kapazität bestimmt und markiert jene Frequenz, bei der Energie am effektivsten zwischen den Feldformen zirkuliert. Dieses Resonanzverhalten führt zu ausgeprägter Frequenzselektion und bildet die Basis für Anwendungen in Filtern, Oszillatoren, Tunern, Impedanzanpassung und drahtloser Energieübertragung.

    Der LC-Schwingkreis veranschaulicht zentrale Prinzipien der Elektrodynamik: Energieerhaltung in reaktiven Bauelementen, Phasenbeziehungen zwischen Strom und Spannung sowie das Zusammenspiel von Zeit- und Frequenzdomäne. Als Einführung bereitet dieser Überblick den Boden für eine vertiefte Analyse von Dämpfung, Anregung, Kopplung mehrerer Schwingkreise und praktischen Auslegungsfragen.

    Inhaltsverzeichnis

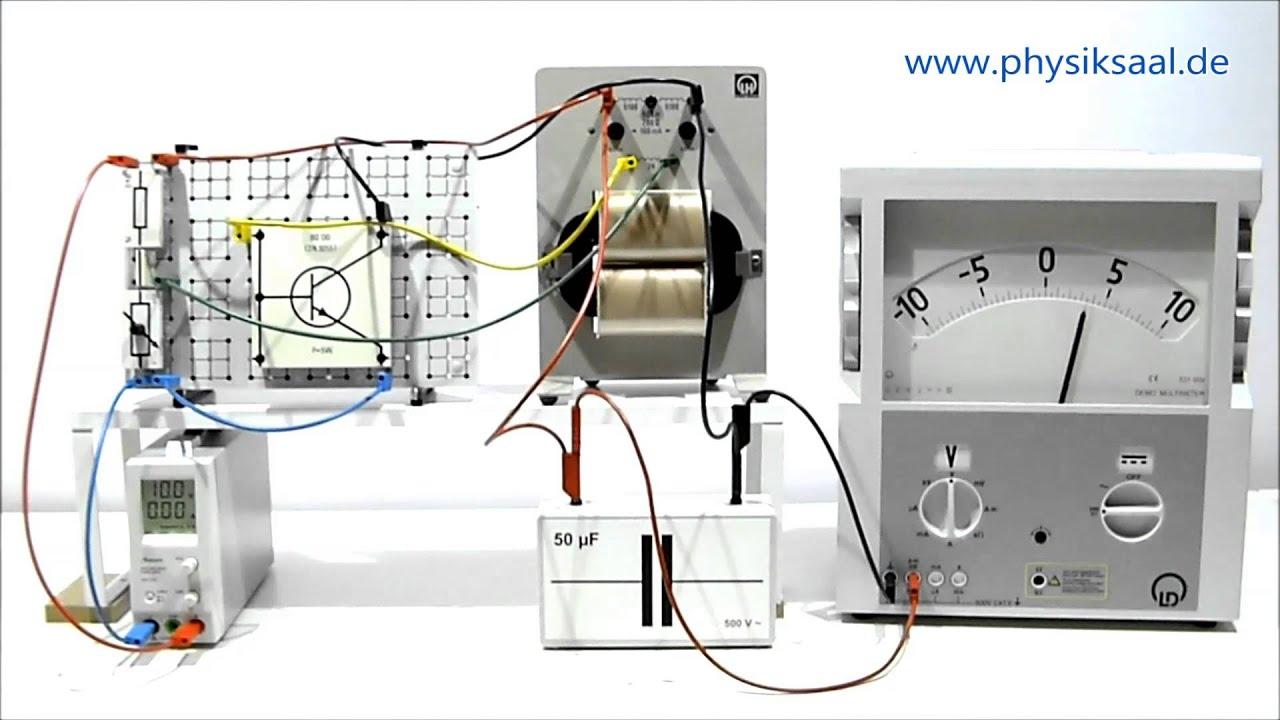

    Energieaustausch im LC-Kreis

    Elektrische Feldenergie im Kondensator und magnetische Feldenergie in der Spule wandeln sich periodisch ineinander um: Beim Aufladen liegt die Energie als elektrische Feldenergie (W_C = ½ C·u²) vor; entlädt sich der Kondensator, treibt der Strom die Spule, die magnetische Feldenergie (W_L = ½ L·i²) speichert. In einem idealen, verlustfreien Schwingkreis bleibt die Gesamtenergie W = W_C + W_L konstant, nur die Verteilung oszilliert mit Viertelperiodenwechsel zwischen den Maxima. Spannung und Strom sind dabei um 90° phasenverschoben; die Dynamik wird von Kapazität C und Induktivität L bestimmt und schwingt mit der Resonanzfrequenz f₀ = 1/(2π√(LC)). In realen Strukturen mindern ohmsche Verluste die Amplitude, beschrieben durch den Gütefaktor Q, der festlegt, wie „scharf” und dauerhaft die Energie zwischen Feldformen pendelt.

    • Energieerhaltung (ideal): W_C + W_L = konstant
    • Phasenlage: u(t) und i(t) um 90° versetzt
    • Resonanz: f₀ = 1/(2π√(LC))
    • Verluste: exponentielle Hüllkurve, bestimmt durch Q
    Zeitphase Energie dominiert Spannung/Strrom
    t = 0 W_C max u = Umax, i = 0
    t = T/4 W_L max u = 0, i = Imax
    t = T/2 W_C max u = −Umax, i = 0
    t = 3T/4 W_L max u = 0, i = −Imax

    Resonanzfrequenz und Güte

    Im idealen LC-Kreis entsteht Resonanz, wenn sich die reaktiven Anteile von Spule (L) und Kondensator (C) aufheben; die Eigenfrequenz dominiert mit ω₀ = 1/√(LC) bzw. f₀ = 1/(2π√(LC)). Die Güte (Q) quantifiziert das Verhältnis gespeicherter zu pro Schwingung dissipierter Energie und steuert Amplitudenhöhe, Bandbreite (Δf ≈ f₀/Q) und Abklingzeit (τ ≈ 2Q/ω₀). Für den Serienschwingkreis gilt Qₛ = ω₀L/Rₛ (gleichwertig: 1/(ω₀CRₛ)), für den Parallelschwingkreis näherungsweise Qₚ ≈ Rₚ√(C/L). Ohmsche Verluste, Dielektrika und Kernverluste erhöhen die Dämpfung und verbreitern die Durchlasskurve; parasitäre Widerstände, Induktivitäten und Kapazitäten verschieben f₀ und senken Q.

    • Hohes Q: schmale Bandbreite, steile Flanken, längere Ausschwingzeit, empfindlich gegenüber Bauteiltoleranzen.
    • Niedriges Q: breitere Bandbreite, flachere Flanken, kürzere Ausschwingzeit, toleranter gegenüber Streuparametern.
    • Toleranzen: f₀ skaliert mit 1/√(LC); ±10 % in L oder C verschieben f₀ um ca. ±5 %.
    • Belastung/Kopplung: angekoppelte Widerstände reduzieren effektives Q und verbreitern Δf.
    Konfiguration L C f₀ Q Δf
    Präziser Bandpass 10 µH 100 pF 5,03 MHz 100 50 kHz
    Breitband-Tuner 100 µH 1 nF 503 kHz 30 16,8 kHz

    Verluste, Dämpfung, Q-Faktor

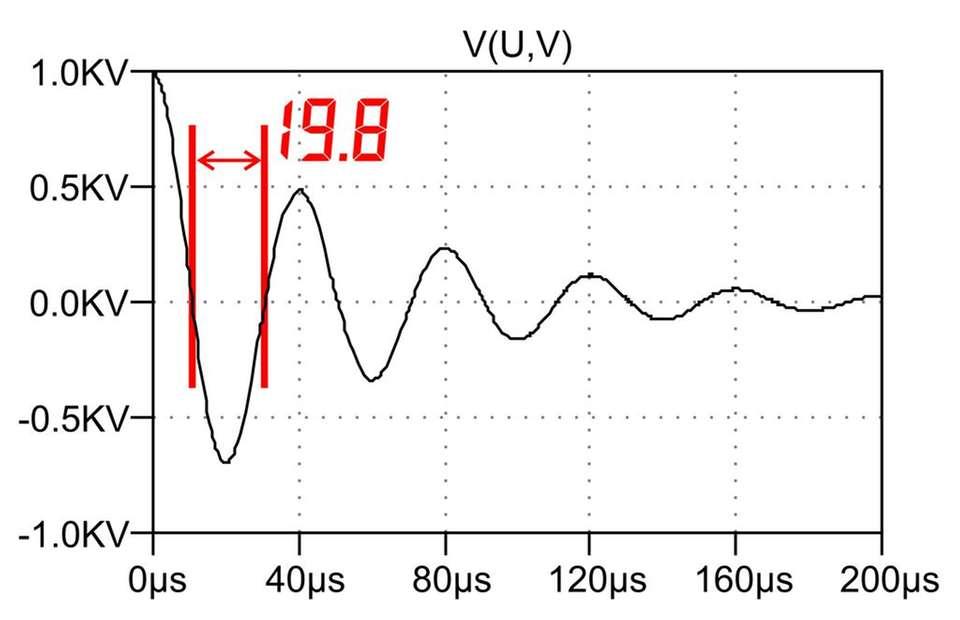

    In realen LC-Schwingkreisen begrenzen unvermeidliche Verluste die Amplitude und lassen die Energie exponentiell abklingen; die resultierende Dämpfung wird durch den Q-Faktor quantifiziert, der das Verhältnis von gespeicherter zu pro Periode dissipierter Energie beschreibt (anschaulich: Q = 2π · Egespeichert/Everlust, ferner in der Serienersatzschaltung Q = ω₀L/R und Δf ≈ f₀/Q); ein hoher Q führt zu schmaler Resonanzbandbreite und langer Ausklingzeit τ ≈ 2Q/ω₀, während ohmsche Leitungsverluste, dielektrische Verluste sowie magnetische Kernverluste die Güte absenken und die Schwingung schneller auslaufen lassen.

    • Leiterwiderstand: Kupferverluste, Skin-/Proximity-Effekt erhöhen den effektiven R.
    • Dielektrika: Verlustfaktor tanδ in Kondensatoren (ESR) wandelt Feldenergie in Wärme.
    • Kernverluste: Hysterese und Wirbelströme in Ferriten/Metallkernen dämpfen das Magnetfeld.
    • Strahlung/Kopplung: Abstrahlung und parasitäre Kopplungen entziehen Energie.
    • Designhebel: Dickere Leiter oder Litze, kurze Anschlüsse (niedriger ESR/ESL), Luft- oder C0G/NP0-Dielektrika, geeignete Kernmaterialien, minimierte Streufelder.
    Element Frequenz Dominanter Verlust Typischer Q Δf bei f₀ = 1 MHz
    Luftspule, Litze 0.5-5 MHz Skin-/Kupfer 150-300 3.3-6.7 kHz
    Ferritspule, HF-Kern 0.1-3 MHz Kernverluste 80-200 5-12.5 kHz
    C0G/NP0-Keramik 0.1-30 MHz ESR sehr klein 300-1000 1-3.3 kHz
    PP-Folienkondensator Audio-HF Dielektrisch 200-500 2-5 kHz

    Bauteilwahl: L und C planen

    Die Dimensionierung von Spule (L) und Kondensator (C) folgt aus der Zielresonanzfrequenz f0 = 1/(2π√(LC)) und den Verlusten, die Güte und Wirkungsgrad bestimmen. Entscheidend sind der ohmsche Serienwiderstand der Spule (DCR), der ESR des Kondensators, parasitäre Eigenkapazität der Spule sowie Leitungsinduktivitäten im Layout. Für lineare und stabile Eigenschaften empfiehlt sich bei Kondensatoren ein Dielektrikum mit kleinem Temperaturkoeffizienten (z. B. C0G/NP0), während X7R nur bei geringeren Genauigkeitsanforderungen sinnvoll ist. Bei Spulen begrenzen Sättigungsstrom und Kernverluste (Materialwahl: Luft, Ferrit, Pulver) den Strom- und Leistungsbereich; zugleich beeinflusst die mechanische Bauform (SMD vs. bedrahtet) die Streuinduktivität und den Q-Faktor. Toleranzen von L und C verschieben f0, weshalb Abgleichoptionen (Trimmkondensator, Parallelschaltung kleiner Cs, Anzapfung der Spule) oder eine gezielte Dämpfung zur Q-Einstellung einzuplanen sind. Spannungs- und Strombelastbarkeit von C und L müssen die umgesetzte Energie (EC = ½·C·V², EL = ½·L·I²) samt Überhöhungen bei Resonanz sicher abdecken; kurze Verbindungen, definierte Masseführung und magnetische Entkopplung reduzieren parasitäre Effekte.

    • Frequenzziel: L und C so wählen, dass f0 und Toleranzen die Spezifikation treffen.
    • Güte: Niedriger ESR/DCR, geeignete Bauform; ggf. definierter Serienwiderstand für Ziel-Q.
    • Belastbarkeit: Sättigungsstrom der Spule, Spannungsfestigkeit und Ripple-Strom des Kondensators.
    • Temperatur/Toleranz: C0G/NP0 für Präzision; X7R nur bei moderaten Genauigkeitsansprüchen.
    • Kernmaterial: Luftkern für hohe Linearität, Ferrit für kompakt; Pulverkerne für breite Bandbreite.
    • Parasitika/Layout: Kurze Leitungen, geringe Streuinduktivität, Abschirmung gegen Kopplung.
    • Abgleich: Trimmer, Parallel-Cs, Spulenanzapfungen zur Feineinstellung.
    • Verfügbarkeit/Kosten: Standardwerte (E12/E24), Lieferstatus und Ersatztypen berücksichtigen.
    L C f0 (≈) Q-Ziel Hinweis
    100 µH 1 µF 15.9 kHz Mittel C mit niedr. ESR; Ferritkern, I_sat-Reserve
    10 mH 100 nF 5.0 kHz Hoch Luft-/Pulverkern; C0G für geringe Drift
    1 mH 10 nF 50 kHz Mittel SMD-Speicherinduktivität mit niedrigem DCR
    1 µH 250 pF 3.18 MHz Hoch C0G/NP0, kurzer HF‑Aufbau, Luftkern bevorzugt

    Schaltungslayout und Kopplung

    Die Energiewandlung zwischen Spule und Kondensator bleibt nur dann verlustarm, wenn die parasitären Elemente des Layouts gezielt klein gehalten werden: kurze Leiterbahnen, minimale Schleifenflächen und ein niederinduktiver Rückstrompfad durch durchkontaktierte Masseflächen (via stitching) stützen die Güte (Q). Die Bauteile des Tanks sollten dicht beieinander liegen, die Lötpads kompakt gestaltet und die Spule von potenziell kopplungsstarken Leitungen ferngehalten werden; orthogonale Ausrichtung paralleler Induktivitäten verringert ungewollte Nahfeldkopplung. Zur Anbindung an aktive Stufen empfiehlt sich eine bewusst gewählte Kopplung mit kleinem Eingriff: induktiv über eine Koppelspule (steuerbarer Kopplungsgrad k), kapazitiv über einen Teiler mit geringer wirksamer Last oder galvanisch mit hohem Serienwiderstand zur Dämpfungsbegrenzung. Schirmflächen und Guard-Traces vermeiden kapazitive Einstreuungen, während ein klarer Massebezug (Stern- oder Inselmasse für den Tank) Wirbelströme und Moden verhindert.

    • Platzierung: L und C unmittelbar, kurze Pads, 90°-Orientierung benachbarter Spulen.
    • Masseführung: Durchgehende HF-Masse, eng geführter Rückstrom, via-Faradayschirm um den Tank.
    • Leitungsführung: Keine langen „Antennen”; breit, kurz, direkt; kritische Netze getrennt von Störern.
    • Kopplung zur Stufe: Induktiv (kleines k), kapazitiv (kleiner C-Koppler), galvanisch (hoher R) – Q bleibt erhalten.
    Kopplungsart Nutzen Risiko
    Induktiv (Koppelspule) Einstellbares k Frequenzzug durch Magnetfeld
    Kapazitiv (C-Teiler) Hohe Impedanz Parasitische C verschiebt f0
    Galvanisch (R-Serie) Einfacher Abgriff Dämpfung, Q-Verlust
    Transformatorisch Impedanzanpassung Kern-/Wicklungsverluste
    • Faustregel: Kopplung so schwach wie möglich, so stark wie nötig – maximale Amplitude bei stabiler Frequenz.
    • Parasitiken minimieren: ESR/ESL klein halten, C_par/L_par modellieren, thermische und mechanische Stabilität sichern.

    Messung, Simulation, Abgleich

    Die präzise Charakterisierung eines LC-Schwingkreises entsteht im Zusammenspiel aus Messaufbau, numerischer Nachbildung und gezieltem Feintuning: Aus Impulsanregung (Ring-Down), Frequenzsweep oder Bode-Messung lassen sich Resonanzfrequenz f0, Güte Q, Dämpfung und parasitäre Größen (ESR, ESL, Cstreu) ermitteln; der Hüllkurvenabfall liefert Q über die Zeitkonstante (näherungsweise tau = 2Q/ω0). Im SPICE-Modell werden Wicklungswiderstand, Kernverluste und Leiterbahninduktivitäten samt Temperatur- und Toleranzeinflüssen berücksichtigt; Parameter-Sweeps zeigen Sensitivitäten und ermöglichen belastbare Worst-Case-Aussagen. Der Abgleich mit Trimmkondensator, einstellbarem Kern oder definierter Koppelschleife führt die simulierte Zielkurve mit der realen Resonanzcharakteristik zusammen und minimiert detunende Effekte durch Sondenkapazität, Last und Umgebung.

    • Mess-Setup: Spannungssweep oder Impulsanregung; geringe Kopplung zur Messsonde, um das Q nicht zu verringern; 10x-Tastkopf oder FET-Puffer zur Reduktion von Cprobe; Referenzmasse kurz und flächig.
    • Simulation: L als Subcircuit mit Rseries, Rcore (parallel) und Cpar; Kondensator mit ESR/ESL; Temperaturkoeffizienten und Toleranzen via Monte-Carlo; Last und Kopplungsfaktor als variable Parameter.
    • Abgleich: Feinanpassung von C (Trimmer) und L (Ferritkern); Koppelschleife auf minimal ausreichende Kopplung; Ziel: Maximale Amplitude bei f0, symmetrische Resonanzkurve, konsistentes Q zwischen Messung und Modell.
    Größe Messung Simulation Abgleich-Hinweis
    f0 1,02 MHz 1,05 MHz Trimmer C leicht senken
    Q 52 60 Kopplung schwächen, Rseries verifizieren
    ESR(C) 0,28 Ω 0,20 Ω Bauteilwahl mit geringerem ESR
    Cstreu 7 pF 5 pF Leitungsführung kürzen, Tastkopfkapazität minimieren

    Häufige Fragen

    Was ist ein LC-Schwingkreis und wie ist er aufgebaut?

    Ein LC-Schwingkreis besteht aus einer Induktivität L (Spule) und einer Kapazität C (Kondensator), die zu einem Kreis zusammengeschaltet werden (seriell oder parallel). Im idealisierten Fall sind keine ohmschen Verluste vorhanden. Der Kondensator speichert elektrische Energie (EC = 1/2 · C · uC^2), die Spule speichert magnetische Energie (EL = 1/2 · L · i^2).

    Wie verläuft der Energieaustausch zwischen Spule und Kondensator?

    Wird der Kondensator anfänglich geladen und dann mit der Spule verbunden, beginnt ein periodischer Energieaustausch: Zunächst liegt die Energie im elektrischen Feld des Kondensators. Beim Entladen wächst der Strom durch die Spule, wodurch magnetische Energie aufgebaut wird. Wenn der Kondensator entladen ist, ist die magnetische Energie maximal und der Strom am größten. Durch die Induktivität fließt der Strom weiter und lädt den Kondensator mit umgekehrter Polarität auf. Dieser Wechsel wiederholt sich sinusförmig. Spannung am Kondensator und Strom durch die Spule sind um 90 Grad phasenverschoben. In einem idealen LC-Kreis bleibt die Gesamtspeicherenergie konstant.

    Welche Rolle spielt die Resonanzfrequenz und wie wird sie berechnet?

    Die Eigen- oder Resonanzfrequenz bestimmt die Geschwindigkeit des Energieaustauschs. Sie lautet f0 = 1/(2π√(LC)), die Kreisfrequenz ω0 = 1/√(LC), und die Periodendauer T = 2π√(LC). Größere L- oder C-Werte führen zu niedrigeren Resonanzfrequenzen. Die Amplituden von Spannung und Strom werden durch die Anfangsbedingungen bzw. die zugeführte Energie festgelegt (z. B. Imax = U0√(C/L) bei anfänglicher Kondensatorspannung U0).

    Wie lassen sich die zeitabhängigen Größen mathematisch beschreiben?

    Im idealen LC-Kreis gelten die Lösungen der harmonischen Schwingung. Für die Kondensatorladung q(t) ergibt sich q(t) = Q0 cos(ω0 t + φ), mit ω0 = 1/√(LC). Daraus folgen i(t) = dq/dt = −ω0 Q0 sin(ω0 t + φ), uC(t) = q(t)/C und uL(t) = L di/dt. Die Gesamtenergie W(t) = 1/2 · C · uC^2 + 1/2 · L · i^2 bleibt konstant. Anfangsbedingungen (z. B. q(0) und i(0)) bestimmen Q0 und die Phase φ.

    Wie beeinflussen Verluste den Schwingkreis, und was beschreibt der Gütefaktor?

    Reale Schwingkreise besitzen Verluste (Widerstände, Dielektrika, Kernverluste). Dann ergibt sich ein gedämpfter RLC-Kreis mit der Differentialgleichung d²q/dt² + (R/L) dq/dt + (1/LC) q = 0 (Serienschaltung). Die Einhüllende der Schwingung fällt exponentiell ab; die gedämpfte Eigenfrequenz lautet ωd = √(ω0² − α²) mit α = R/(2L). Der Gütefaktor Q misst das Verhältnis aus gespeicherter zu pro Periode verlorener Energie: Q = ω0/(2α). Für den Serienfall gilt äquivalent Q = ω0 L / R = 1/(ω0 R C). Hohe Q-Werte bedeuten geringe Dämpfung und schmale Resonanz.

    In welchen Anwendungen werden LC-Schwingkreise eingesetzt?

    LC-Schwingkreise dienen als Resonatoren und Filter in Hochfrequenztechnik und Signalverarbeitung, zur Sender- und Empfängerabstimmung (Tankkreise), in Oszillatoren (z. B. Colpitts, Hartley), für Impedanzanpassung, in Bandpass- und Notch-Filtern, bei induktiver Energieübertragung und in Sensoren (z. B. berührungslose Näherungssensoren, RFID). Die frequenzselektiven Eigenschaften und der Energieaustausch zwischen L und C bilden die Grundlage dieser Anwendungen.

    Abschließende Bemerkungen

    Als archetypisches Resonanzsystem verdeutlicht der LC-Schwingkreis das periodische Wechselspiel zwischen elektrischer und magnetischer Feldenergie und damit die Grundlagen von Schwingung, Resonanz und Energieerhaltung. In realen Anwendungen prägen ohmsche Verluste, parasitäre Elemente und Kopplungen das Verhalten: Dämpfung, Güte und Bandbreite bestimmen Selektivität und Effizienz, während Anregung und Phasenlage die Leistungsübertragung festlegen. Diese Perspektive auf Energieflüsse liefert eine robuste Intuition für Aufbau, Analyse und Optimierung von Filtern, Tongeneratoren, Oszillatoren und Abstimmnetzwerken – von der Hochfrequenztechnik bis zur Leistungselektronik. Weiterführend rücken nichtlineare Effekte, verteilte Parameter, gekoppelte Resonatoren und Miniaturisierung in den Fokus, mit Konsequenzen für Stabilität, Rauschen und Wirkungsgrad. Damit bleibt der LC-Schwingkreis nicht nur ein Lehrbeispiel, sondern ein zentrales Gestaltungsprinzip moderner Elektronik.
